詳細情報 |
|||
| 出力型: | 調節可能（プログラム可能） | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 17V | 電圧 - 出力 (分/固定): | 0.6V |
| 電圧 - 出力 (最大): | 1.87V | 電流 - 出力: | 7A |
| 周波数 - 切り替える: | 500kHz | シンクロン直す器: | そうだ |
| ハイライト: | TPS56720PWPR,TPS56720PWPR バックスイッチングコントローラIC |
||
製品の説明

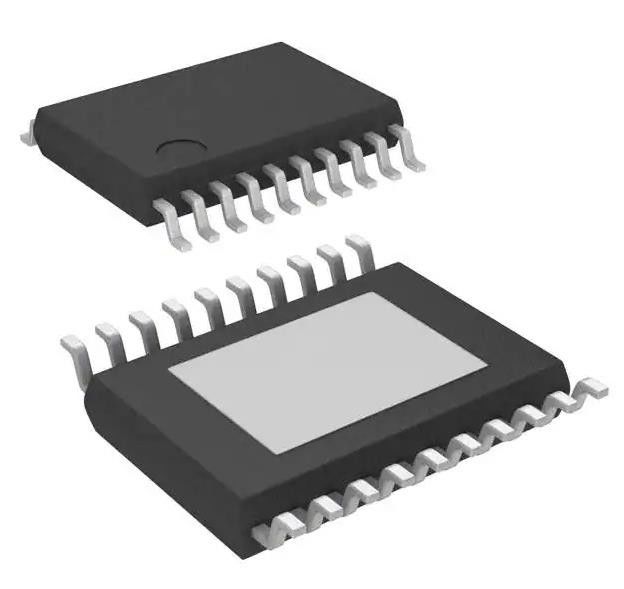

TPS56720PWPR バックスイッチングレギュレーターIC ポジティブ調節可能 0.6V 1 出力 7A
仕様TPS56720PWPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SWIFTTM,D-CAP2TM,エコモードTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調整可能 (プログラム可能) |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 17V |
| 電圧 - 出力 (分/固定) | 0.6V |
| 電圧 - 出力 (最大) | 1.87V |
| 電流 - 出力 | 7A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 20-HTSSOP |
| 基本製品番号 | TPS56720 |
特徴 TPS56720PWPR
• D-CAP2TM コントロール
入力電圧範囲:4.5Vから17V
変速周波数: 500kHz
◎ 1.0μH から 2.2μH のインダクタに最適化
■出力電圧の精度 ±1%
• I2C互換インターフェイスによる機能
10mV で 0.6V から 1.87V
自動スキップエコモードTM ON/OFF (軽量)
現在の限界目標:40%~160%
ICを有効に,読み戻し パワー-良い
防護 オン/オフ
• IC 端末の特徴
外部電阻を使用して起動する VFBピンの出力電圧: 0.6V から 1.87V
調節可能なソフトスタート,単調な事前偏向式スタート
パワー・グッド
I2C アドレス プログラミング (2ビット)
• サイクルごとに過電源制限制御
• 熱 障害 (TSD)
• 低電圧 ロックアウト (UVLO)
• パワーパッドTM を搭載した TSSOP パッケージ (PWP)
適用する TPS56720PWPR
• 消費者向けメディアプロセッサ:デジタルテレビ,セットトップボックス (STB,DVD/ブルーレイプレーヤー,ケーブル/衛星モデム)
• SoC プロセッサ
• 高密度電力配給システム
環境と輸出分類TPS56720PWPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
