詳細情報 |
|||
| 機能: | ステップダウン | 出力構成: | ポジティブ |
|---|---|---|---|
| 出力型: | 調節可能 | 出力数: | 1 |
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 18V |
| 電圧 - 出力 (分/固定): | 0.76V | 電圧 - 出力 (最大): | 7V |
| ハイライト: | TPS54327DDAR,TPS54327DDAR バックスイッチング制御IC |
||
製品の説明

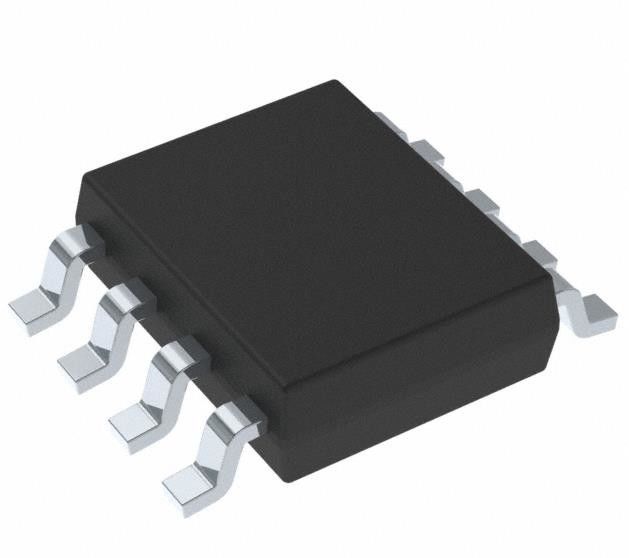

TPS54327DDAR バックスイッチングレギュレーターIC ポジティブ調節可能 0.76V 1 出力 3A
仕様 TPS54327DDAR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | D-CAP2TM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 18V |
| 電圧 - 出力 (分/固定) | 0.76V |
| 電圧 - 出力 (最大) | 7V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 700kHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-PowerSOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | TPS54327 |
特徴 TPS54327DDAR
* D-CAP2Tモードは,迅速なトランジエントレスポンスを可能にします
*低出力リップルとアロウズセラミック出力コンデンサ
* 広いVIN入力電圧範囲:4.5Vから18V
*出力電圧範囲:0.76Vから7V
*低負荷サイクルアプリケーションに最適化された高効率の統合FET - 100mQ (高側) と70mQ (低側)
*高効率,シャットダウン時に10uA未満
* 調整可能なソフトスタート
* 偏ったソフトスタート
* 700kHz 切り替える周波数 (fsw)
* サイクルごとに超流量制限
適用する TPS54327DDAR
* 低電圧システムの幅広い用途
- デジタルテレビの電源
- 高画質のブルーレイディスクプレーヤーTM
- ネットワークホーム・ターミナル
- デジタルセットトップボックス (STB)
環境と輸出分類TPS54327DDAR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
