詳細情報 |
|||
| 機能: | ステップダウン | 出力構成: | ポジティブ |
|---|---|---|---|
| 出力型: | 調節可能 | 出力数: | 1 |
| 電圧 - 入力 (分): | 3.5v | 電圧 - 入力 (最大): | 28V |
| 電圧 - 出力 (分/固定): | 0.8V | 電圧 - 出力 (最大): | 25V |
| ハイライト: | TPS54331DR,TPS54331DR バックスイッチング制御IC |
||
製品の説明

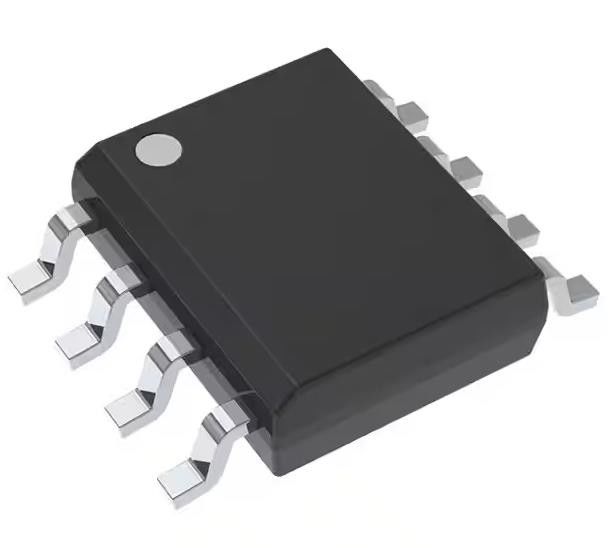

TPS54331DR バックスイッチングレギュレーターIC ポジティブ調節可能 0.8V 1 出力 3A 8-SOIC
仕様 TPS54331DR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | エコモードTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.5V |
| 電圧 - 入力 (最大) | 28V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 25V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 570kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | TPS54331 |
特徴 TPS54331DR
• 3.5 から 28 V までの入力電圧範囲
• 0.8 V まで 調節 できる 出力 電圧
• 統合された80mΩ高端MOSFETは,最大3A連続出力電流をサポートします
• パルススキップエコモードで軽量な負荷で高効率
• 固定 570kHz の スイッチ 周波数
典型的な1μA停止静電
• ロースト・スタートの制限を調整できる 突入電流
• プログラム可能なUVLO 限界値
• 過電圧 臨時 保護
• サイクルごとに電流制限,周波数折りたたみ,熱停止保護
• 簡単に使用できるSOIC8パッケージまたは熱強化されたSOIC8 PowerPADTMパッケージで利用できます
• WEBENCH® パワー デザイナーで TPS54331 を使ってカスタム デザインを作成します
適用する TPS54331DR
• セットトップボックス,CPE機器,LCDディスプレイ,周辺機器,バッテリー充電器などの消費者向けアプリケーション
• 産業用電源と自動車用電源
• 5V,12Vおよび24Vの分布式電源システム
環境と輸出分類TPS54331DR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
