詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 2 |
|---|---|---|---|
| 電圧 - 入力 (分): | 2.5V | 電圧 - 入力 (最大): | 6V |
| 電圧 - 出力 (分/固定): | 0.6V | 電圧 - 出力 (最大): | 6V |
| 電流 - 出力: | 600mA、1A | 周波数 - 切り替える: | 2.25MHz |
| ハイライト: | TPS62420DRCR,TPS62420DRCR スイッチ調節器IC |
||
製品の説明
TPS62420DRCR スイッチングレギュレーターIC ポジティブ調節可能 0.6V 2 出力 600mA 1A
仕様 TPS62420DRCR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 2 |
| 電圧 - 入力 (分) | 2.5V |
| 電圧 - 入力 (最大) | 6V |
| 電圧 - 出力 (分/固定) | 0.6V |
| 電圧 - 出力 (最大) | 6V |
| 電流 - 出力 | 600mA,1A |
| 周波数 - 切り替える | 2.25MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |

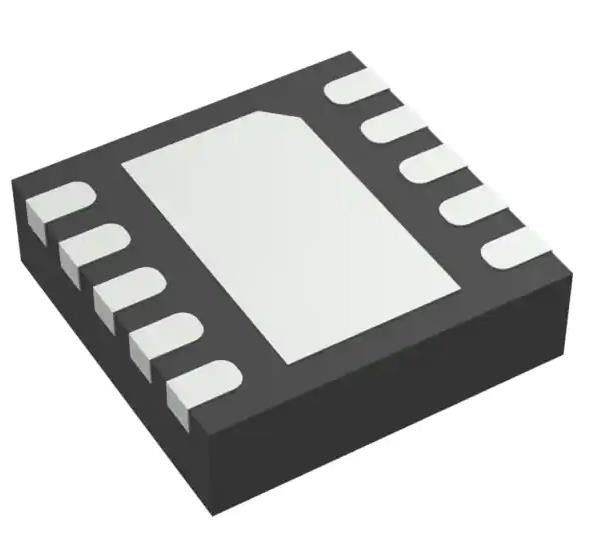

| パッケージ/ケース | 10-VFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-VSON (3x3) |
| 基本製品番号 | TPS62420 |
特徴 TPS62420DRCR
*高効率 95% まで
* ViN範囲 2.5Vから6V
*2.25MHz固定周波数操作
*出力電流600mAと1000mA
* 調整可能な出力電圧 0.6V から VN
*ピン選択可能な出力電圧 シンプルダイナミック電圧スケーリングをサポート
* ダイナミック出力電圧調整のためのオプションのEasyScalerw 1ピンシリアルインターフェース
* 軽負荷電流では省エネモード
* 180° 段階外操作
*PWMモードでの出力電圧精度:1%
*両コンバーター用の典型的な32A静電
* 最低脱出率で100%の作業サイクル
*10ピンのVSON (3mm x 3mm) で入手可能
適用する TPS62420DRCR
* 携帯電話,スマートフォン
*PDA,ポケットPC
* OMAPTMと低電源DSP供給
* ポータブルメディアプレーヤー
* デジタル・ラジオ
* デジタルカメラ
環境と輸出分類TPS62420DRCR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
