詳細情報 |
|||
| 出力型: | 固定 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 5.5V | 電圧 - 入力 (最大): | 1.2V |
| 圧力の減少 (最大): | 0.25V @ 200mA | 電流 - 出力: | 200mA |
| 電流 - 静止 (Iq): | 55 µA | 電流 - 供給量 (最大): | 270 µA |
| ハイライト: | TLV70012DCKR,TLV70012DCKR 線形電圧調節器IC |
||
製品の説明

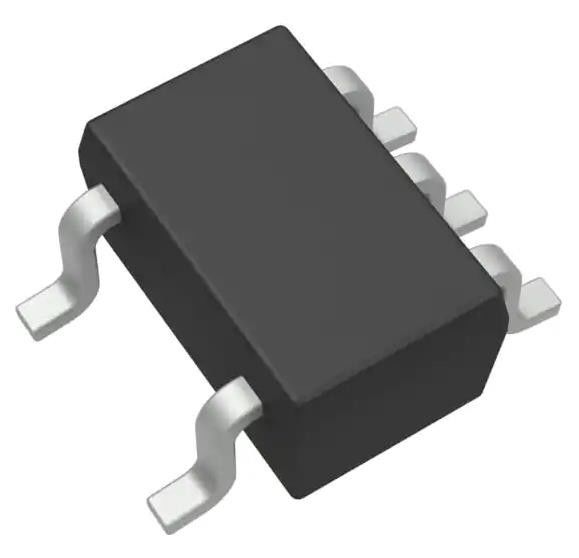

TLV70012DCKR 線形電圧調節器IC ポジティブ固定 1 出力 200mA SC-70-5
仕様 TLV70012DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 1.2V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.25V @ 200mA |
| 電流 - 出力 | 200mA |
| 電流 - 静止 (Iq) | 55 μA |
| 電流 - 供給量 (最大) | 270 μA |
| PSRR | 68dB (1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,超温度,反極性,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 供給者のデバイスパッケージ | SC-70-5 |
| 基本製品番号 | TLV70012 |
特徴 TLV70012DCKR
* 退学率が非常に低い:
- 43 mV ローート = 50 mA,VouT = 2.8 V
- 85 mV ローート = 100 mA,VouT = 2.8 V
- 175 mV ローート = 200 mA,VouT = 2.35 V
* 2% 精度
*低ロー: 31 uA
* 固定出力電圧は1.2Vから4.8Vまで
*高PSRR: 1kHzで68dB
* 0.1 pFの有効容量で安定している (1)
* 熱遮断と過電源保護
*1.5mm×1.5mm SON-6,SOT23-5およびSC-70パッケージで提供されています
適用する TLV70012DCKR
* ワイヤレススマホ
* スマートフォン,PDA
*ジグビーネットワーク
* Bluetooth デバイス
* リオン操作のハンドヘルド製品
* WLAN と 他の PC アドオン カード
環境と輸出分類TLV70012DCKR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
