詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 14V |
| 電圧 - 出力 (分/固定): | 0.6V | 電圧 - 出力 (最大): | 13.02V |
| 電流 - 出力: | 25A | 周波数 - 切り替える: | 300kHz、500kHz、950kHz |
| ハイライト: | TPS56221DQPR,TPS56221DQPR バックスイッチング制御IC,肯定的で調節可能な木びき台の切換え調整装置IC |
||
製品の説明

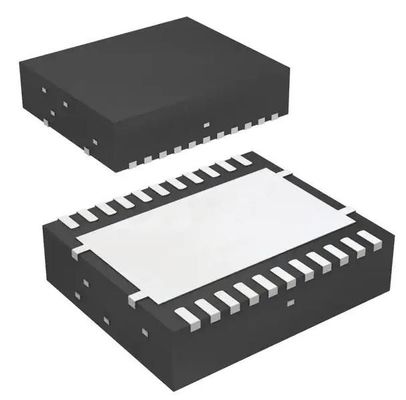

TPS56221DQPR バックスイッチングレギュレーターIC ポジティブ調節可能 0.6V 1出力 25A
仕様 TPS56221DQPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 14V |
| 電圧 - 出力 (分/固定) | 0.6V |
| 電圧 - 出力 (最大) | 13.02V |
| 電流 - 出力 | 25A |
| 周波数 - 切り替える | 300kHz,500kHz,950kHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 22-PowerLFDFN |
| 供給者のデバイスパッケージ | 22-LSON-CLIP (6x5) |
| 基本製品番号 | TPS56221 |
特徴 TPS56221DQPR
• 4.5Vから14Vの入力電圧範囲
• パワーブロック技術が組み込まれています
• 25A までの出力電流
• 300kHz,500kHz,および1MHzの固定周波数オプション
• 高側および低側MOSFET RDS (オン) センサー
• プログラム できる ソフト スタート
基準電圧600mV 1%の精度で
• フード・フォワードで電圧モード制御
• 偏った出力をサポートする
• 熱停止
●22ピンの5mm×6mmのPQFN PowerPADTMパッケージ
適用する TPS56221DQPR
負荷点 (POL) の電源モジュール
通信およびネットワークアプリケーションのための高密度DC-DC変換機
環境と輸出分類TPS56221DQPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
