詳細情報 |
|||
| 出力構成: | ポジティブ | 出力型: | 固定 |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 24V |
| 動作温度: | -40°C ~ 125°C | 圧力の減少 (最大): | 0.75V @ 50mA |
| 電圧 - 出力 (分/固定): | 5V | 電流 - 出力: | 50mA |
| ハイライト: | TPS71550DCKR,TPS71550DCKR 線形電圧調節器IC,陽性の固定線形電圧安定器IC |
||
製品の説明

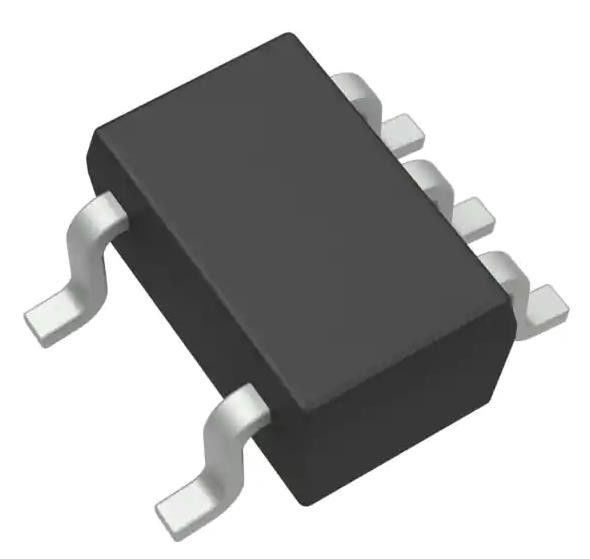

TPS71550DCKR 線形電圧調節器IC ポジティブ固定 1 出力 50mA SC-70-5
仕様 TPS71550DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 24V |
| 電圧 - 出力 (分/固定) | 5V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.75V @ 50mA |
| 電流 - 出力 | 50mA |
| 電流 - 静止 (Iq) | 4.2 μA |
| PSRR | 60dB (100kHz) |
| 制御機能 | - |
| 保護 機能 | 超電流 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 供給者のデバイスパッケージ | SC-70-5 |
| 基本製品番号 | TPS71550 |
特徴 TPS71550DCKR
• 入力電圧範囲:
・ 2.5Vから24V (30V最大,新しいチップのみ)
■出力電圧のオプション:
固定:1.8Vから5V
調節可能: 1.205Vから15V
●出力電流:最大50mA
• 非常に低いIQ: 50mA の負荷電流で3.2 μA
• 出力コンデンサータ ≥ 0.47 μF で安定
• 超電流保護
パッケージ: 5ピンSC70 (DCK)
・ 交差点の動作温度: 40°Cから +125°C
80mA の電流とより高い電源のパッケージについては,TPS715A を参照してください.
適用する TPS71550DCKR
• 家庭や建物の自動化
•小売自動化と決済
• ネットワークインフラ
• 医療 に 関する 応用
• 照明 用途
環境と輸出分類TPS71550DCKR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
