詳細情報 |
|||
| 機能: | ステップダウン | ステップダウン: | ポジティブ |
|---|---|---|---|
| 出力型: | 調節可能 | 出力数: | 1 |
| 電圧 - 入力 (分): | 3.5v | 電圧 - 入力 (最大): | 36V |
| 電圧 - 出力 (分/固定): | 1V | 電圧 - 出力 (最大): | 28V |
製品の説明

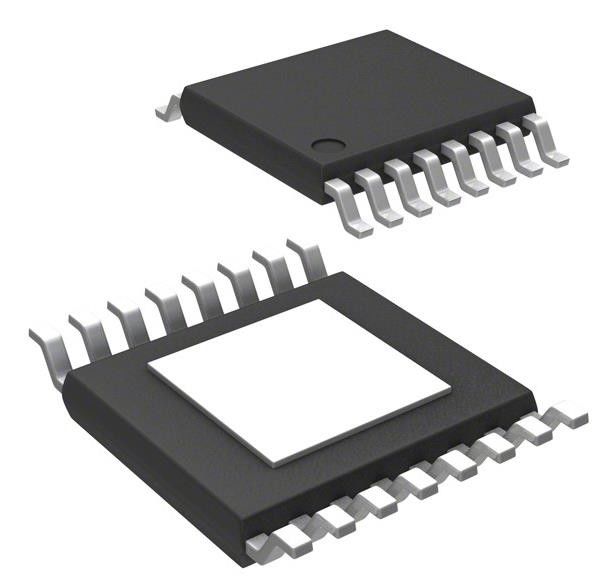

LM43603PWPR バックスイッチングレギュレーターIC ポジティブ調節可能 1V 1出力 3A 16-パワー
仕様 LM43603PWPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SIMPLE SWITCHER® |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.5V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 1V |
| 電圧 - 出力 (最大) | 28V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 200kHz ~ 2.2MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-HTSSOP |
| 基本製品番号 | LM43603 |
LM43603PWPRの特徴
• 27μA の静電電流を調節する
●軽荷重での高効率性 (DCMとPFM)
• EN55022/CISPR 22 EMI 規格を満たしている
• 統合 同期 矯正
• 調節可能な周波数範囲: 200 kHz から 2.2 MHz (500 kHz デフォルト)
• 周波数 を 外部 の 時計 に 同期 する
• 社内 報酬
• 陶器,ポリマー,タンタル,アルミニウム の コンデンサー の 幾乎 どんな 組み合わせ に も 安定 する
• 権力 の 良き 旗
• 軽い スタート から 予備 の 偏り の 負荷 に 移行 する
内部のソフトスタート: 4.1 ms
• 外部コンデンサターによって拡張可能なソフト・スタート時間
●出力電圧追跡能力
• プログラム システム UVLO に 精度 を 付与 する
• ヒックモードで出力ショートサーキット保護
• 超高温 熱停止 防止
• WEBENCH® パワー デザイナーで LM43603 を使用してカスタム デザインを作成
LM43603PWPRの記述
• 工業用 電源
• 電気通信システム
• サブ-AM バンド 自動車
• 一般目的の広範囲のVIN規制
• 高効率の負荷点規制
環境と輸出分類LM43603PWPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
