詳細情報 |
|||
| 出力型: | トランジスタドライバ | 機能: | ステップアップ、ステップアップ/ステップダウン |
|---|---|---|---|
| 出力構成: | ポジティブ | トポロジー: | 倍力、フライバック、SEPIC |
| 出力数: | 1 | 出力段階: | 1 |
| 電圧 - 供給 (Vcc/Vdd): | 2.97V~48V | 周波数 - 切り替える: | 100kHz～1MHz |
| 使用率（最高）: | 85% | 動作温度: | -40°C ~ 125°C (TJ) |
製品の説明

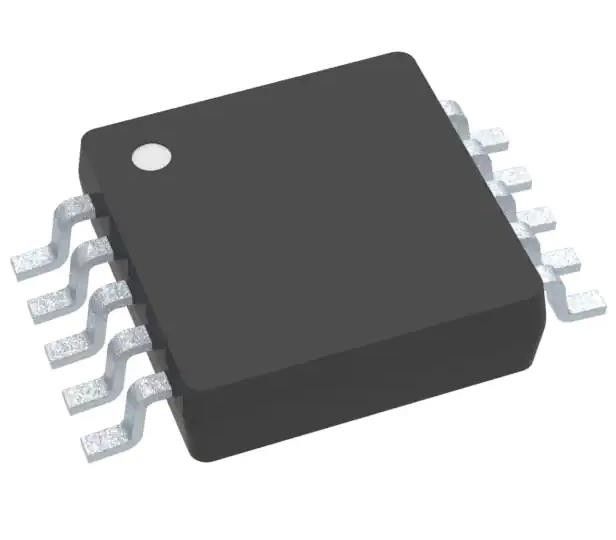

LM3481MMX / NOPB SEPIC 調節器 ポジティブな出力制御 IC 10-VSSOP
仕様 LM3481MMX/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ,ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | ブース,フライバック,SEPIC |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 2.97V~48V |
| 周波数 - 切り替える | 100kHz ~ 1MHz |
| 作業周期 (最大) | 85% |
| シンクロン直す器 | 違う |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | オン,周波数制御,ランプ,ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-TFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-VSSOP |
| 基本製品番号 | LM3481 |
LM3481MMX/NOPBの特徴
• LM3481QMMは,AEC-Q100グレード1合格の自動車級製品である (動作交差点温度40°Cから+125°C)
• 10 つのリード VSSOP パッケージ
• 1Aピーク電流容量を持つ内部プッシュ・プルドライバー
• 電流制限と熱停止
• 周波数 補償 を コンデンサ 器 と 抵抗器 で 最適 に する
• 内部のソフトスタート
• 現行モード 動作
• ヒステレシスによる調節可能な低電圧ロックアウト
• 軽い 荷重 に 耐える 際 に 脈 の 跳ね返り
• 主要な規格
給電電圧の幅は2.97Vから48Vまで
100kHzから1MHz 調整可能・同期可能 時計周波数
±1.5% (高温以上) 内部基準
10μA 切断電流 (高温以上)
• WEBENCH パワー デザイナーで LM3481 を使ってカスタム デザインを作成
詳細についてLM3481MMX/NOPB
• 自動車用スタート・ストップアプリケーション
• 自動車 ADAS ドライバー情報
• 一 細胞/二 細胞 リチウム イオン バッテリー 搭載 携帯 ブルートゥース 音声 システム
• ノートPC,PDA,デジタルカメラ,その他の携帯アプリ
• オフライン の 電源
• セット トップ ボックス
• 音声 増幅 器 の 増強
環境と輸出分類LM3481MMX/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
