詳細情報 |
|||
| コアプロセッサ: | R8C | コアサイズ: | 16ビット |
|---|---|---|---|
| スピード: | 20MHz | 接続性: | Iの² C、LINbus、SIO、SSU、UART/USART |
| 周辺機器: | POR、PWMの電圧は、WDT検出する | I/O の数: | 55 |
| プログラムメモリサイズ: | 96KB （96K X 8） | プログラムメモリタイプ: | フラッシュ |
| ハイライト: | R5F212AASNFP#V2 R8C/2x/2A,20MHzマイクロ制御回路IC,16ビットマイクロコントローラIC |
||
製品の説明

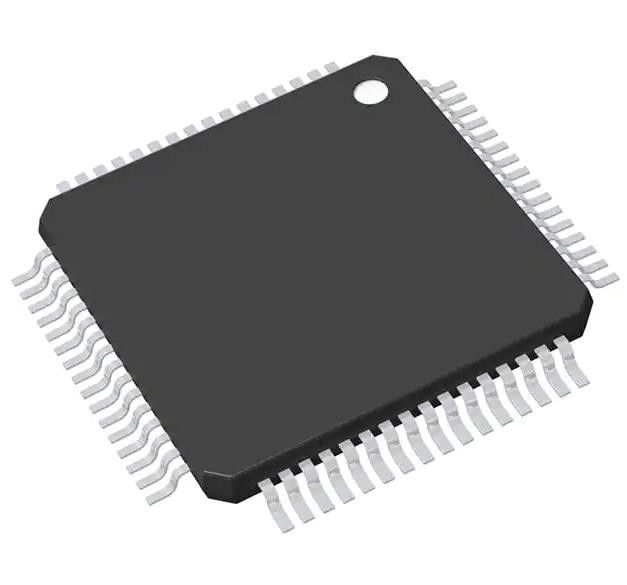

R5F212AASNFP#V2 R8C/2x/2A マイクロコントローラIC 16ビット 20MHz 96KB (96K x 8) FLASH
仕様 R5F212AASNFP#V2
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | レネサス・エレクトロニクス・アメリカ・インク |
| シリーズ | R8C/2x/2A |
| パッケージ | トレー |
| コアプロセッサ | R8C |
| コアサイズ | 16ビット |
| スピード | 20MHz |
| 接続性 | I2C, LINbus, SIO, SSU, UART/USART |
| 周辺機器 | POR,PWM,電圧検出,WDT |
| I/O の数 | 55 |
| プログラムメモリサイズ | 96KB (96K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 7K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 2.2V~5.5V |
| データ変換機 | A/D 12x10b; D/A 2x8b |
| オスイレーター型 | 内部 |
| 動作温度 | -20°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 64LQFP |
| 供給者のデバイスパッケージ | 64LFQFP (10x10) |
| 基本製品番号 | R5F212AA |
R5F212AASNFP#V2の特徴
R8C/2AグループとR8C/2Bグループの単チップMCUは,高レベルの効率のために洗練された指示を使用するR8C/TinyシリーズCPUコアを組み込みます. 1Mbyteのアドレススペースで,高速で命令を実行できるさらに,CPUコアには高速処理のマルチプリキュアが搭載されています.
* 電力消費量は低く,サポートされている動作モードにより,追加の電力制御が可能になります.これらのMCUは,電気磁気ノイズ排出量を減らすために,騒音防止の配置を使用し,EMIに耐えるように設計されています.多機能タイマーとシリアルインターフェースを含む多くの周辺機能の統合により,システムコンポーネントの数が減少します.
さらに,R8C/2Bグループはオンチップデータフラッシュ (1 KB × 2ブロック) を搭載している.R8C/2AグループとR8C/2Bグループとの違いはデータフラッシュの存在または欠如のみである.周辺機能は同じです.
R5F212AASNFP#V2の説明
電子家電,オフィス機器,オーディオ機器,消費機器など
環境と輸出分類R5F212AASNFP#V2
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
