詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 17V |
| 電圧 - 出力 (分/固定): | 0.6V | 電圧 - 出力 (最大): | 7V |
| 電流 - 出力: | 5A | 周波数 - 切り替える: | 500kHz |
| ハイライト: | TPS565201DDCR スイッチ調節器IC,ポジティブ調整可能なスイッチ調節器IC,5A スイッチ調節器IC |
||
製品の説明

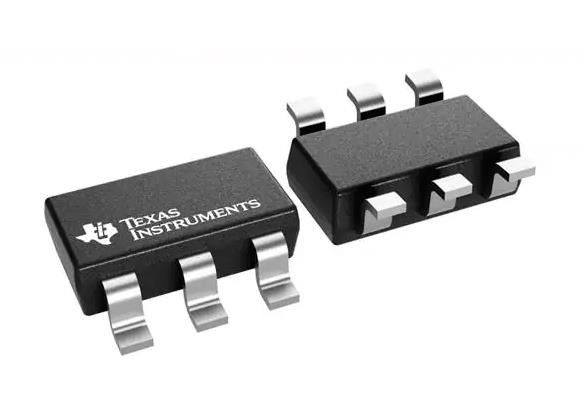

TPS565201DDCR バックスイッチングレギュレーターIC ポジティブ調節可能 0.6V 1 出力 5A
仕様 TPS565201DDCR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | D-CAP2TM,エコモードTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 17V |
| 電圧 - 出力 (分/固定) | 0.6V |
| 電圧 - 出力 (最大) | 7V |
| 電流 - 出力 | 5A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SOT-23-6 薄型,TSOT-23-6 |
| 供給者のデバイスパッケージ | SOT-23-THIN |
| 基本製品番号 | TPS565201 |
特徴TPS565201DDCR
5A 最大出力電流
•31mΩと16mΩのFETを統合
• D-CAP2TM モード コントロール
• 入力電圧範囲:4.5Vから17V
•出力電圧範囲:0.76Vから7V
• パルススキップエコモードTMで軽量荷重での高効率
• 500kHz 切り替える周波数
■ ≤1 μA 切断電流
• 1% フィードバック電圧精度
• バイアスの出力電圧から起動
• サイクルごとに電流制限
• 超電流保護
• 遮断式UVP,UVLO,TSD 保護
適用するTPS565201DDCR
• デジタルテレビ 電源
• 高画質 の ブルーレイ ・ ディスク プレーヤー
■ホーム・ターミナルをネットワーク化
デジタルセットトップボックス (STB)
• 監視
環境と輸出分類TPS565201DDCR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
