詳細情報 |
|||
| 出力型: | 調整可能 (固定) | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 1.8V | 電圧 - 入力 (最大): | 5.5V |
| 電圧 - 出力 (分/固定): | 0.8V （1.2V） | 電圧 - 出力 (最大): | 1.55V |
| 電流 - 出力: | 600mA | 周波数 - 切り替える: | 1.5MHz |
| ハイライト: | ポジティブスイッチング制御IC,調節可能な転換調整装置IC,TPS62807YKAR スイッチ調節器IC |
||
製品の説明

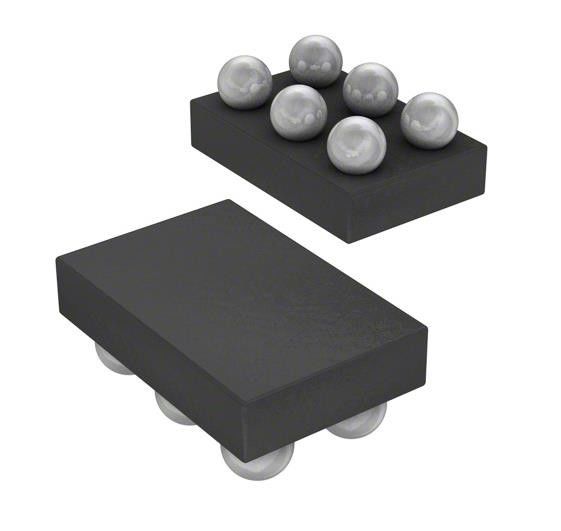

TPS62807YKAR スイッチングレギュレーターIC ポジティブ調節可能 0.8V (1.2V) 1出力 600mA
仕様 TPS62807YKAR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調整可能 (固定) |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 1.8V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 0.8V (1.2V) |
| 電圧 - 出力 (最大) | 1.55V |
| 電流 - 出力 | 600mA |
| 周波数 - 切り替える | 1.5MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6-XFBGA,DSBGA |
| 供給者のデバイスパッケージ | 6-DSBGA (1.05x0.70) |
| 基本製品番号 | TPS62807 |
特徴TPS62807YKAR
• 1.75Vから5.5Vの入力電圧範囲
■2.3μA 動作静電
• 4MHz まで の 切り替える 周波数
0.6Aまたは1A出力
■出力電圧の精度は1%
選択可能な省エネと強制PWMモード
柔軟なVOUT設定のためのR2D変換器
16 選択可能な電圧と1 固定出力電圧
TPS62800 (4MHz):0.4Vから0.775V
TPS62801 (4 MHz):0.8Vから1.55V
TPS62802 (4 MHz): 1.8Vから3.3V
TPS62806 (1.5 MHz):0.4Vから0.775V
TPS62807 (1.5 MHz):0.8Vから1.55V
TPS62808 (1.5 MHz):1.8Vから3.3V
• スマート オン ピン
• 0201 コンポーネントをサポートするための最適化されたピンアウト
• DCS制御トポロジー
• 出力放出
• 100% 作業サイクル 動作
• 小さい6ピンの0.35mmピッチのWCSPパッケージ
溶液の高さ < 0. 6mm をサポートする
溶液のサイズ < 5mm2 をサポートします.
• 以下の方法でカスタムデザインを作成します.
TPS62800 WEBENCH® パワーデザイナー
TPS62801 WEBENCH® パワーデザイナー
TPS62802 WEBENCH® パワーデザイナー
TPS62806 WEBENCH® パワーデザイナー
TPS62807 WEBENCH® パワーデザイナー
TPS62808 WEBENCH® パワーデザイナー
