詳細情報 |
|||
| 回路数: | 1 | 入力数: | 2 |
|---|---|---|---|
| 電圧 - 供給: | 1.65V~5.5V | 電流 - 静止状態 (最大): | 10 μA |
| 電流 - 出力高,低: | 32mA、32mA | 最大伝搬遅延 @ V、最大 CL: | 4ns @ 5V、50pF |
| 動作温度: | -40°C ~ 125°C (TA) | 供給者のデバイスパッケージ: | SC-70-5 |
| ハイライト: | 32mA SN74LVC1G08DCKR ゲートIC,1チャンネル SN74LVC1G08DCKRゲートIC,SC-70-5 SN74LVC1G08DCKR ゲートIC |
||
製品の説明

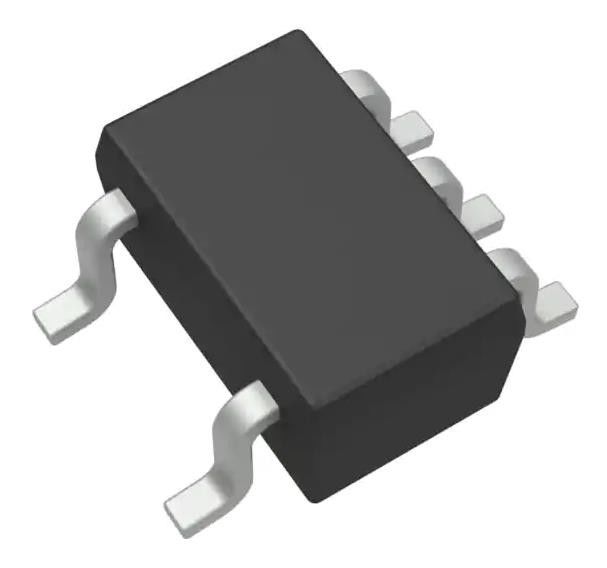

SN74LVC1G08DCKR AND Gate IC 1チャンネル SC-70-5 1.65V ~ 5.5V 32mA, 32mA
仕様 SN74LVC1G08DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| Digi-Reel® | |
| ロジックタイプ | ANDゲート |
| 回路数 | 1 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~5.5V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 32mA 32mA |
| 入力論理レベル - 低い | - |
| 入力論理レベル - 高 | - |
| 最大増殖遅延 @ V,最大CL | 4ns @ 5V,50pF |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SC-70-5 |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 基本製品番号 | 74LVC1G08 |
特徴SN74LVC1G08DCKR
• 超小型 0.64mm2 パッケージ (DPW) で 0.5mm ピッチで入手できます
• 5V VCC 動作をサポートする
• 入力 5.5 V までの電圧を受け入れます
• VCC に ダウン 翻訳 を 提供 する
■ 最大pdは3.6nsで3.3V
• 低電力消費,最大ICC10μA
・ ±24mA出力ドライブ 3.3V
• ローフはライブ挿入,部分停電モード,バックドライブ保護をサポート
•JESD 78 クラスII 単位で 100 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
2000Vヒト体モデル (A114-A)
200Vの機械モデル (A115-A)
1000Vの充電装置モデル (C101)
導入についてSN74LVC1G08DCKR
• ATCAソリューション
•アクティブ・ノイズ・キャンセリング (ANC)
• バーコード スキャナー
• 血圧 計
• CPAP 装置
• ケーブルソリューション
• DLP 3D マシン ビジョン,ハイパースペクトラル イメージング,光学ネットワーク,スペクトロスコピー
• 電子書籍
• 組み込みPC
• フィールドトランスミッター: 温度または圧力センサー
• 指紋 バイオメトリクス
• HVAC:暖房,換気,エアコン
• ネットワーク 接続 ストレージ (NAS)
• サーバー マザーボード と PSU
• ソフトウェア 定義 ラジオ (SDR)
• テレビ:高解像度 (HDTV),液晶,デジタル
• ビデオ通信システム
• 無線データ アクセス カード,ヘッドセット,キーボード,マウス,LAN カード
• X線: 荷物 スキャナー, 医療, 歯科
