詳細情報 |
|||
チャンネル数: | 1 | 電圧-分離: | 3000Vrms |
---|---|---|---|
共通モード一時的な免除(分): | 100kV/µs | 伝搬遅延のtpLH/tpHL (最高): | 75ns、75ns |
脈拍幅のゆがみ(最高): | 20ns | 昇降時間 (種類): | 12ns、10ns |
電流 - 出力高,低: | 2.4A 1.1A | 現在-ピーク出力: | 4.3A |
ハイライト: | 3000Vrms UCC5310MCDWVRゲートドライバー,8-SOIC UCC5310MCDWVRゲートドライバー,4.3A UCC5310MCDWVRゲートドライバー |
製品の説明
SN74LVC1G08DCKR AND Gate IC 1チャンネル SC-70-5 1.65V ~ 5.5V 32mA, 32mA
仕様 UCC5310MCDWVR

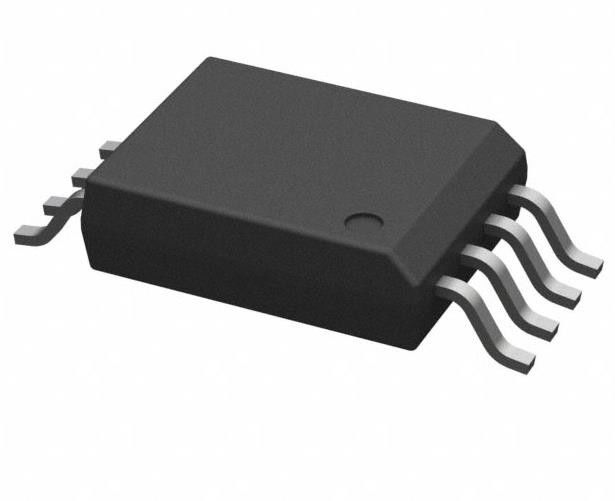

タイプ | 記述 |
カテゴリー | 隔離器 |
隔離器 - ゲートドライバー | |
Mfr | テキサス・インストラクション |
シリーズ | - |
パッケージ | テープ&ロール (TR) |
切断テープ (CT) | |
Digi-Reel® | |
テクノロジー | 容量結合 |
チャンネル数 | 1 |
電圧 - 隔離 | 3000Vrms |
一般モード 臨時免疫力 (分) | 100kV/μs |
増殖遅延 tpLH / tpHL (最大) | 75nm,75nm |
パルス幅歪み (最大) | 20n |
昇降時間 (種類) | 12インチ 10インチ |
電流 - 出力高,低 | 2.4A 1.1A |
電流 - 最大出力 | 4.3A |
電圧 - 前向き (Vf) (タイプ) | - |
電圧 - 出力供給 | 13.2V~33V |
動作温度 | -40°C ~ 125°C |
マウントタイプ | 表面マウント |
パッケージ/ケース | 8-SOIC (0.295",7.50mm 幅) |
供給者のデバイスパッケージ | 8-SOIC |
承認機関 | CQC, UR, VDE |
基本製品番号 | UCC5310 |
特徴UCC5310MCDWVR
• 特徴 の 選択
割った出力 (UCC53x0S)
GND2 (UCC53x0E) に参照する UVLO
ミラー・クランプオプション (UCC53x0M)
• 8ピンのD (4mm クリーページュ) とDWV (8.5mm クリーページュ) パッケージ
• 60 ns (典型的) の増殖遅延
●100kV/μs 最低CMTI
• 隔離 壁 の 寿命 > 40 年
• 3Vから15Vの入力電源電圧
● ドライバ供給電圧最大33V 8Vと12V UVLO オプション
• 入力ピンの負の5V処理能力
安全性に関する認証: DIN V VDE V 0884-11:2017-01およびDIN EN 61010-1 による 7000-VPK隔離 DWV (計画) と 4242-VPK隔離 D
◎ 5000-VRMS DWV と 3000-VRMS D 隔離値 UL 1577 単位で 1 分間
GB4943.1-2011 DとDWV (計画) によるCQC認証
• CMOS 入力
・ 動作温度: 40°C から +125°C
導入についてUCC5310MCDWVR
• 自動車 駆動
• 高電圧直流から直流への変換機
• UPS と PSU
•HEVとEVの電源モジュール
• 太陽光 インバーター
