詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 6.5V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 3V | 圧力の減少 (最大): | 0.25V @ 500mA |
| 電流 - 出力: | 500mA | 電流 - 静止 (Iq): | 55 µA |
| 電流 - 供給量 (最大): | 600 µA | PSRR: | 80dB | 40dB （100Hz | 100kHz） |
製品の説明

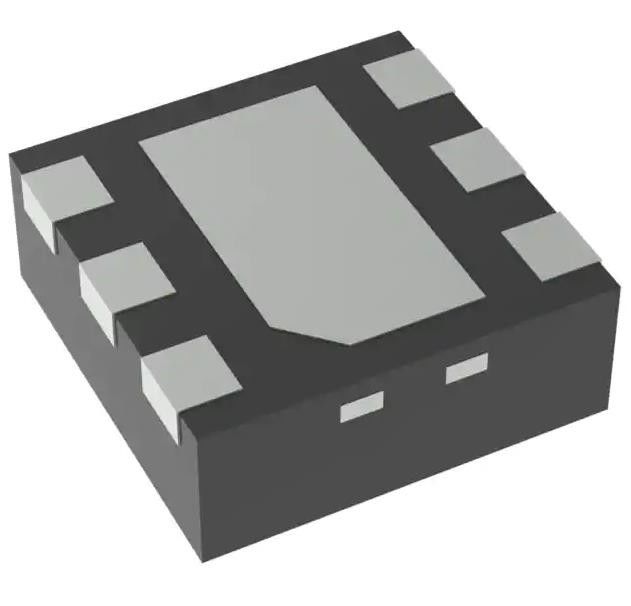

LP5912Q3.0DRVTQ1 線形電圧調節器IC ポジティブ 固定 1 出力 500mA
仕様 LP5912Q3.0DRVTQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (分/固定) | 3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.25V @ 500mA |
| 電流 - 出力 | 500mA |
| 電流 - 静止 (Iq) | 55 μA |
| 電流 - 供給量 (最大) | 600 μA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| 制御機能 | 活性化,パワー 良い,柔らかいスタート |
| 保護 機能 | 過熱 逆極性 短回路 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6 WDFN 露出パッド |
| 供給者のデバイスパッケージ | 6つ目のWSON (2x2) |
| 基本製品番号 | LP5912 |
LP5912Q3.0DRVTQ1の特徴
• 自動車用用途に適しています
• AEC Q100 合格 評価は以下の通り
装置の温度グレード1:環境動作温度範囲40°Cから+125°C
装置のHBM分類レベル2
デバイスCDM分類レベルC6
• 入力電圧範囲:1.6Vから6.5V
●出力電圧範囲:0.8Vから5.5V
●出力電流は500mAまで
低出力電圧ノイズ: 12 μVRMS 典型的な
1 kHz の PSRR: 75 dB 典型的な
●出力電圧容量 (VOUT ≥3.3V): ±2%
低IQ (有効,負荷なし): 30 μA 典型的な
低脱出 (VOUT ≥3.3V): 95 mV 500 mA の負荷で典型的
• 1μF セラミック入力および出力コンデンサで安定
• 熱過負荷 と 短回路 防止
• 逆電流保護
• 騒音 バイパス コンデンサ 器 が 必要 で ない
• 速速回転のための自動放出
• 140μs の典型的遅延 で 電力 の 良さ の 出力
• 内部 の ソフト スタート を 用い て 突っ込み の 電流 を 制限 する
操作交差点の温度範囲は40°Cから+125°C
LP5912Q3.0DRVTQ1の応用
• 自動車 の 情報 娯楽
• テレマティックシステム
• ADAS カメラ と ラダー
• 航海 システム
