詳細情報 |
|||
| 部品番号: | RAA2270634GNP#MA0 | チャネル タイプ: | 3-phase |
|---|---|---|---|
| 運転者の数: | 3 | 電圧-供給: | 4.5V～60V |
| 上昇/落下の時間（タイプ）: | 40ns、40ns | 実用温度: | -40°C | 125°C （TA） |
| 製造者装置パッケージ: | 48-QFN (7x7) | 現在-ピーク出力（源、流し）: | 1A、2A |
製品の説明

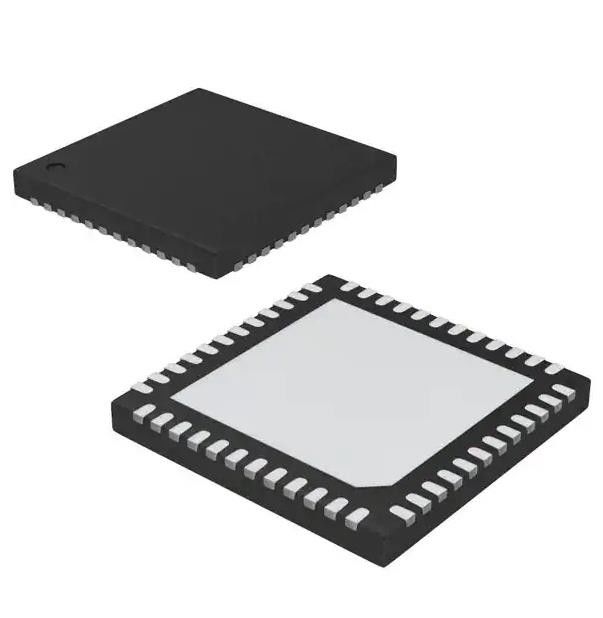

RAA2270634GNP#MA0 ハーフブリッジ ゲート ドライバ IC 非反転 48-QFN (7x7)
三相 60V モータードライバー、7X
の特徴RAA2270634GNP#MA0
▪ 広い VIN 範囲: 4.5V ～ 60V (絶対最大 65V)
▪ スイッチング周波数範囲は最大 200kHz
▪ BLDC アプリケーション用の 3 相ドライブ
• ピーク1A/2Aソース/シンク電流
プログラム可能な駆動強度
• 8段階の調整可能な駆動強度をサポート
ハードウェアインターフェイスを介して16の調整可能
SPIインターフェースを介したドライブ強度のレベル
▪ 適応的で調整可能なデッドタイム
▪ 完全に統合された電源アーキテクチャ
• 2 つの VCC LDO により、スリープ モードの低 IQ が可能
• 500mA昇降圧スイッチングレギュレータ
駆動電圧を生成します (5V ～ 15V 調整可能)
• MCU電源用の200mA調整可能な出力LDO
▪ 柔軟な構成
・3相HI/LIモード、3相PWMモード
• ハーフブリッジ、フルブリッジ構成をサポート
▪ 3 つの電流センスアンプ
・4段階のセンスゲイン設定
• 電源投入時の DC オフセット校正をサポート
そしてその場で
• 接地側シャントセンスまたは
ローサイド MOSFET rDS(ON) センス
▪ BLDC センサーレス動作のための逆起電力検出
仕様RAA2270634GNP#MA0
|
タイプ
|
説明
|
|---|---|
|
カテゴリー
|
集積回路 (IC)
電源管理 (PMIC)
ゲートドライバー
|
|
製造元
|
ルネサス エレクトロニクス アメリカ Inc
|
|
シリーズ
|
-
|
|
製品
|
RAA2270634GNP#MA0
|
|
駆動型構成
|
ハーフブリッジ
|
|
チャンネルタイプ
|
三相
|
|
ドライバーの数
|
3
|
|
ゲートタイプ
|
NチャンネルMOSFET
|
|
電圧 - 電源
|
4.5V～60V
|
|
ロジック電圧 - VIL、VIH
|
-
|
|
電流 - ピーク出力 (ソース、シンク)
|
1A、2A
|
|
入力方式
|
非反転
|
|
立ち上がり/立ち下がり時間 (標準値)
|
40ns、40ns
|
|
動作温度
|
-40℃～125℃（TA）
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
48-WFQFN 露出パッド
|
|
サプライヤーデバイスパッケージ
|
48-QFN (7x7)
|
|
基本製品番号
|
RAA2270634
|
の応用RAA2270634GNP#MA0
▪ 電動工具、ファン、ポンプ、電動自転車
▪ 産業オートメーション、ロボット工学、ドローン
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
