詳細情報 |
|||
| 部品番号: | STM32F100RDT6B | コア サイズ: | 32ビット単心 |
|---|---|---|---|
| 結合性: | Iの² C、IrDA、LINbus、SPI、UART/USART | 入力/出力の数: | 51 |
| プログラム記憶容量: | 384KB（384K×8） | RAMのサイズ: | 32K X 8 |
| 電圧-供給（Vcc/Vdd）: | 2V | 3.6V | 実用温度: | -40°C | 85°C （TA） |
製品の説明

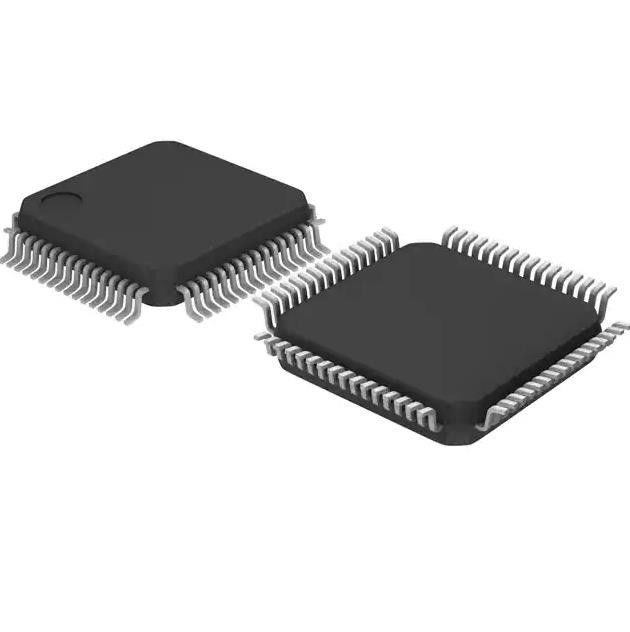

STM32F100RDT6B DIP IC ソケット IC MCU 32BIT 384KB フラッシュ 64LQFP 2V ～ 3.6V
ARM® Cortex®-M3 STM32F1 マイクロコントローラ IC 32 ビット シングルコア 24MHz 384KB（384K x 8） フラッシュ 64-LQFP（10x10）
STM32F100 バリューライン ファミリには、64 ピンから 144 ピンまでの 3 つの異なるパッケージのデバイスが含まれています。
の特徴STM32F100RDT6B
• 最大 16 個のタイマー
– 最大 7 つの 16 ビット タイマー、それぞれ最大 4 つ
IC/OC/PWMまたはパルスカウンター
– 16 ビット、6 チャンネルのアドバンスト コントロール 1 つ
タイマー: PWM出力用に最大6チャネル、
デッドタイム発生と非常停止
– 16 ビット タイマー 1 つ、IC/OC 2 つ、1 つ
OCN/PWM、デッドタイム生成、
緊急停止
– 2 つの 16 ビット タイマー、それぞれ
IC/OC/OCN/PWM、デッドタイム生成
そして緊急停止
– 2 つのウォッチドッグ タイマー
– SysTick タイマー: 24 ビット ダウンカウンター
– DACを駆動する2つの16ビット基本タイマー
• 最大 11 個の通信インターフェース
– 最大 2 つの I2C インターフェイス (SMBus/PMBus)
– 最大 3 つの USART (ISO 7816 インターフェイス、LIN、
IrDA 機能、モデム制御)
– 最大 2 つの UART
– 最大 3 つの SPI (12 Mbit/s)
– 家電制御（CEC）I/F
・CRC計算ユニット、96ビット固有ID
仕様STM32F100RDT6B
|
製造元
|
STマイクロエレクトロニクス
|
|
シリーズ
|
STM32F1
|
|
製品
|
STM32F100RDT6B
|
|
コアプロセッサ
|
ARM® Cortex®-M3
|
|
コアサイズ
|
32ビットシングルコア
|
|
スピード
|
24MHz
|
|
接続性
|
I²C、IrDA、LINbus、SPI、UART/USART
|
|
周辺機器
|
DMA、PDR、POR、PVD、PWM、温度センサー、WDT
|
|
I/O数
|
51
|
|
プログラムメモリサイズ
|
384KB (384K×8)
|
|
プログラムメモリの種類
|
閃光
|
|
EEPROMのサイズ
|
-
|
|
RAM サイズ
|
32K×8
|
|
電圧 - 電源 (Vcc/Vdd)
|
2V～3.6V
|
|
データコンバータ
|
A/D 16x12b;D/A 2x12b
|
|
発振器の種類
|
内部
|
|
動作温度
|
-40℃～85℃(TA)
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
64-LQFP
|
|
サプライヤーデバイスパッケージ
|
64-LQFP (10x10)
|
|
基本製品番号
|
STM32F100
|
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
