詳細情報 |
|||
| 部品番号: | BQ24092DGQR | 充電電流 - 最大: | 1A |
|---|---|---|---|
| 電池のパックの電圧: | 4.2V | インターフェイス: | usb |
| 実用温度: | 0°C | 125°C （TJ） | タイプの取付け: | 表面の台紙 |
| 製造者装置パッケージ: | 10-HVSSOP | 電池化学: | リチウム イオン/ポリマー |
| ハイライト: | 6.45V リチウムイオン電池充電器 IC、10MSOP リチウムイオン電池充電器 IC、BQ24092DGQR,10MSOP Li Ion Battery Charger IC,BQ24092DGQR |
||
製品の説明

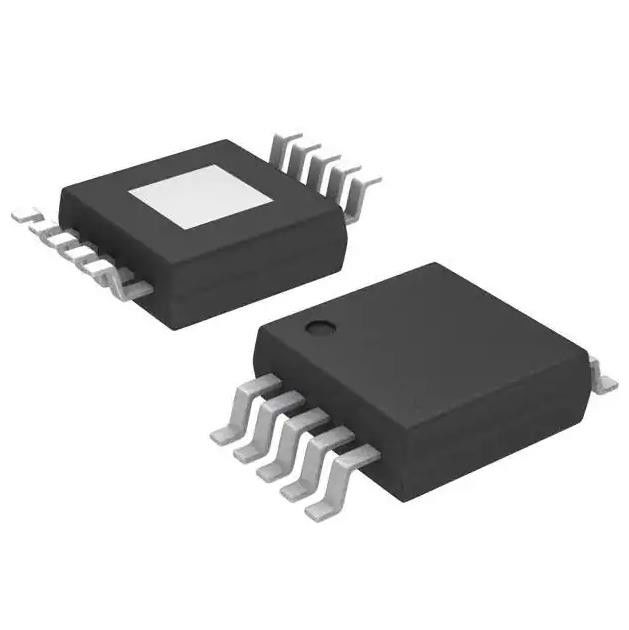

BQ24092DGQR SMD LED チップ IC バット CHG リチウムイオン 1 セル 10MSOP 1A 6.45V
絶縁モジュール 16 b 78k LVDS - シリアル 16-SOIC
BQ2409x シリーズのデバイスは、スペースが限られたポータブル アプリケーションを対象とした、高度に統合されたリチウムイオンおよびリチウムポール リニア充電器デバイスです。
の特徴BQ24092DGQR
充電
– 1% の充電電圧精度
– 10% の充電電流精度
– ピン選択可能なUSB 100-mAおよび500-mA
最大入力電流制限
– プログラム可能な終端とプリチャージ
しきい値
• 保護
– 6.6V 過電圧保護
– 入力電圧の動的電力管理
– 125°C の温度調節;150℃のサーマル
シャットダウン保護
– OUT短絡保護およびISETショート
検出
– バッテリーNTC経由でJEITA範囲で動作
– 低温時 1/2 高速充電電流、高温時 4.06 V、
BQ092/3
– 固定10時間安全タイマー
• システム
– 自動終了およびタイマー無効モード
(TTDM) サーミスター付きバッテリーパックがない場合
– ステータス表示 – 充電/完了
– 小型10ピンMSOPパッケージで入手可能
製品の属性BQ24092DGQR
|
シリーズ
|
-
|
|
製品
|
BQ24092DGQR
|
|
電池の化学
|
リチウムイオン/ポリマー
|
|
セルの数
|
1
|
|
現在 - 充電中
|
定数 - プログラム可能
|
|
プログラム可能な機能
|
現在
|
|
障害保護
|
過熱、過電圧、短絡
|
|
充電電流 - 最大
|
1A
|
|
バッテリーパックの電圧
|
4.2V
|
|
電圧 - 電源 (最大)
|
6.45V
|
|
インターフェース
|
USB
|
|
動作温度
|
0℃～125℃（TJ）
|
|
取付タイプ
|
表面実装
|
|
パッケージ・ケース
|
10-PowerTFSOP、10-MSOP (0.118インチ、3.00mm幅)
|
|
サプライヤーデバイスパッケージ
|
10-HVSSOP
|
|
基本製品番号
|
BQ24092
|
環境および輸出の分類
| 属性 | 説明 |
|---|---|
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
アプリケーションのBQ24092DGQR
• スマートフォン
• PDA
• MP3プレーヤー
• 低電力ハンドヘルドデバイス
