詳細情報 |
|||
| ロジックタイプ: | またはゲート | 回路数: | 4 |
|---|---|---|---|
| 入力の数: | 2 | 電圧 - 供給: | 2V | 6V |
| 電流 - 静止状態 (最大): | 2 µA | 電流 - 出力高,低: | 5.2mA、5.2mA |
| 入れられた論理のレベル-低速: | 0.5V～1.8V | 高い入れられた論理のレベル-: | 1.5V | 4.2V |
| ハイライト: | 14TSSOP インバータ ロジック ゲート IC、74HC32PW 118 4CH 2-INP、インバータ ロジック ゲート IC 74HC32PW,74HC32PW 118 4CH 2-INP,Inverter Logic Gate IC 74HC32PW |
||
製品の説明

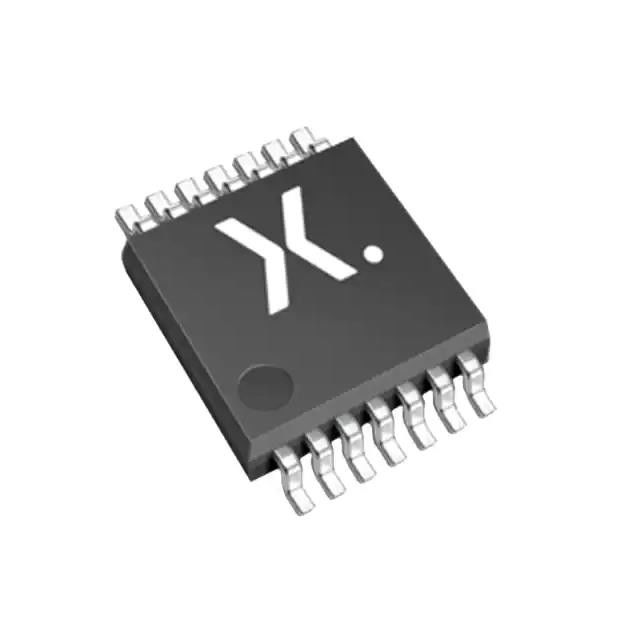

74HC32PW,118 IC GATE OR 4CH 2-INP 14TSSOP ロジックゲートとインバーター
ORゲートIC 4チャンネル 14-TSSOP
仕様 74HC32PW118
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | Nexperia USA Inc. |
| シリーズ | 74HC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ORゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 2 μA |
| 電流 - 出力高,低 | 5.2mA,5.2mA |
| 入力論理レベル - 低い | 0.5V~1.8V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 15ns @ 6V,50pF |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-TSSOP |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 基本製品番号 | 74HC32 |
特徴74HC32PW118
• 2.0 から 6.0 V の広い電源電圧範囲
• CMOS 低電力消耗
• 騒音 に 強い 抵抗力
•JESD78クラスIIレベルBあたり100mAを超えるロックアップ性能
• JEDEC 規格に準拠する:
JESD8C (2.7Vから3.6V)
JESD7A (2.0Vから6.0V)
• インプットレベル:
74HC32: CMOS レベル
• 74HCT32:TTLレベル
• 対称的な出力インペダンス
• 均衡 の ある 繁殖 遅延
• ESD 保護:
HBM JESD22-A114F 2000 V を超える
MM JESD22-A115-A 200 V を超える
• 複数のパッケージオプション
• -40 °Cから +85 °C,そして -40 °Cから +125 °Cまで指定
一般的な説明について74HC32PW118
74HC32; 74HCT32は,クアッド2入力ORゲートである.入力にはクランプダイオードが含まれている.これは,VCCを超える電圧へのインターフェース入力に電流制限レジスタを使用することを可能にします.
環境と輸出分類74HC32PW118
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
