詳細情報 |
|||
| モデル: | JM38510/50404BRA | パッケージ: | 大きさ |
|---|---|---|---|
| Mfg: | チタニウム | 温度: | -55°C | 125°C |
| プロダクト状態: | 活動的 | ||
| ハイライト: | 軍のプログラム可能な論理チップ,4CHプログラム可能な論理チップ,CD4001BF3A |
||
製品の説明

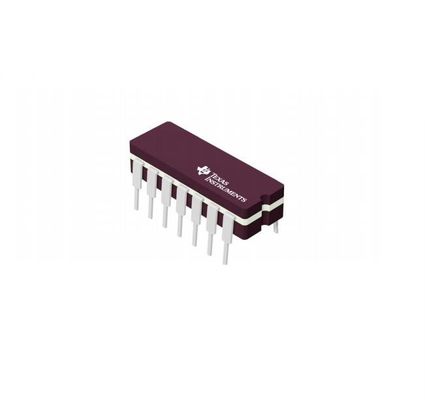

CD4001BF3Aの軍の集積回路ICの破片の論理4-CH、1への2-INPUT 3-V
ゲートIC 4チャネル14-CDIP
CD4001BF3Aの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| ゲートおよびインバーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| 論理のタイプ | ゲート |
| 回路の数 | 4 |
| 入力の数 | 2 |
| 特徴 | - |
| 電圧-供給 | 3V | 18V |
| 現在-静止（最高） | 5 µA |
| 現在-高い出力低い | 6.8mA、6.8mA |
| 入れられた論理のレベル-低速 | 1.5V | 4V |
| 高い入れられた論理のレベル- | 3.5V | 11V |
| 最高の伝搬遅延@ Vの最高のCL | 90ns @ 15V、50pF |
| 実用温度 | -55°C | 125°C |
| タイプの取付け | 穴を通して |
| 製造者装置パッケージ | 14-CDIP |
| パッケージ/場合 | 14-CDIP （0.300"、7.62mm） |
CD4001BF3Aの特徴
■CL=50pF、VDD=10Vの伝搬遅延time=60 ns （タイプ。）
■緩衝された入出力
■標準化されたsy mmetrical出力特性を
■100% testedformaximumquiescentcurrentat201 5-V.10-V、および15-Vパラメーター付き評価
■完全なパッケージ温度の範囲上の18Vの1μAの最高の入力電流;18ボルトおよび25°cの100 nA
#Noiseの差益（完全なパッケージの温度較差に）:
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■満たすJEDECの仮規格No.13Bのすべての条件を、「Speclticationsの標準的なforDescriptionof 「B」SeriesCMOSDevices」
最高の評価、CD4001BF3Aの絶対最高価値
DC SUPPLY-VOLTAGEの範囲。（VDD）
Vssターミナルへの電圧refarancad）:- 0.5V to+20V
NPUTvoLTAGEの範囲、すべての入力:- 0.5VへのVDD +05V
DCINPUTCuARENT、AY ONEINPUT:±10mA
パッケージ（PD） 1個あたりの電力損失
ForTA=-559Clo+100°C、500mW
ForTA=+100C lo125°CのDrnte Lineartys 12mwW/Cのlo 200mw
出力されたトランジスターごとの装置消滅
FORTA=FULLPACKAGE-TEMPERATURERANGE （すべてのパッケージTypee）:100mW
鉛TEMPERATUAE （はんだ付けすることの間に）:
間隔1/16の10s最高+265°Cのための±1/32インチ（1.59±0.79mm）のfromcase
CD4001BF3Aの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 適当 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
