詳細情報 |
|||
| プロダクト状態: | 活動的 | 参照のタイプ: | 分路 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 電圧-出力（分/固定されて）: | 1.24V |
| 電圧-出力（最高）: | 18ボルト | 現在-出力: | 70 mA |
| 許容: | ±1%」 | 現在-陰極: | 100μA |
| ハイライト: | SOT23-3分路の電圧参照IC,70mA分路の電圧参照IC,TLVH431AIDBZR |
||
製品の説明

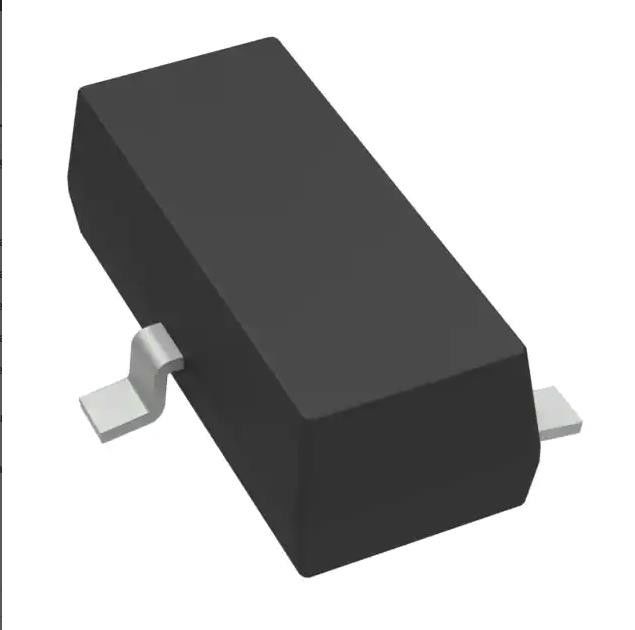

TLVH431AIDBZR IC VREFの分路ADJ 1% SOT23-3力管理70 mA
分路の電圧参照IC調節可能な1.24V 18 VV ±1% 70 mA SOT-23-3
TLVH431AIDBZRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧参照 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 参照のタイプ | 分路 |
| 出力タイプ | 調節可能 |
| 電圧-出力（分/固定されて） | 1.24V |
| 電圧-出力（最高） | 18ボルト |
| 現在-出力 | 70 mA |
| 許容 | ±1% |
| 温度係数 | - |
| 騒音- 0.1Hzへの10Hz | - |
| 騒音- 10Hzへの10kHz | - |
| 電圧-入力 | - |
| 現在-供給 | - |
| 現在-陰極 | 100 µA |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-236-3、SC-59、SOT-23-3 |
| 製造者装置パッケージ | SOT-23-3 |
| 基礎プロダクト数 | TLVH431 |
TLVH431AIDBZRの特徴
•低電圧操作:1.24ボルトに
•25°Cの参照の電圧許容
– B級のための0.5%
–等級のための1%
–標準等級のための1.5%
•調節可能電圧、VO = 18ボルトへのVREFを出力しなさい
•広い作動の陰極の現在の範囲:100 μAから70 mA
•0.25-Ω典型的な出力インピーダンス
•– +125°Cの指定への40°C
•TLVH432はSOT-23-3およびSOT-89パッケージに代わりとなるpinoutsを提供する
•Ultra-small SC-70パッケージは40%にSOT-23-3より小さい足跡を提供する
TLVH431AIDBZRの適用
•データ変換装置のための調節可能な電圧参照
•フライバックSMPSsの二次側面の規則
•現在の低い漏出を用いるZenerの取り替え
•力の柵のための電圧監視
•統合された参照のコンパレーター
TLVH431AIDBZRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
1 特徴
1• 2.048ボルト、2.5ボルト、3ボルトの固定出力電圧、
4.096 V、5ボルト、8.192ボルトおよび10ボルト
• 堅い出力許容および低温
係数
– 最高の0.1%、100 ppm/°C –等級
– 最高の0.2%、B級100 ppm/°C –
– 最高の0.5%、100 ppm/°C – Cの等級
– 最高の1.0%、150 ppm/°C – Dの等級
• 低い出力騒音:35 μVRMS タイプ
• 広い動作電流の範囲:45 μ15へのタイプ
mA
• すべての容量性負荷が付いている馬小屋;出力無し
必要なコンデンサー
• 延長温度較差で利用できる:– 40°C
125°Cに
