詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 増大する/軽減する |
|---|---|---|---|
| 出力環境設定: | 肯定的および否定的 | 地勢学: | フライバック |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 65V |
| ハイライト: | SMDのフライバックの調整装置IC,TVのダイオードのフライバックの調整装置IC,LM5180NGUR |
||
製品の説明

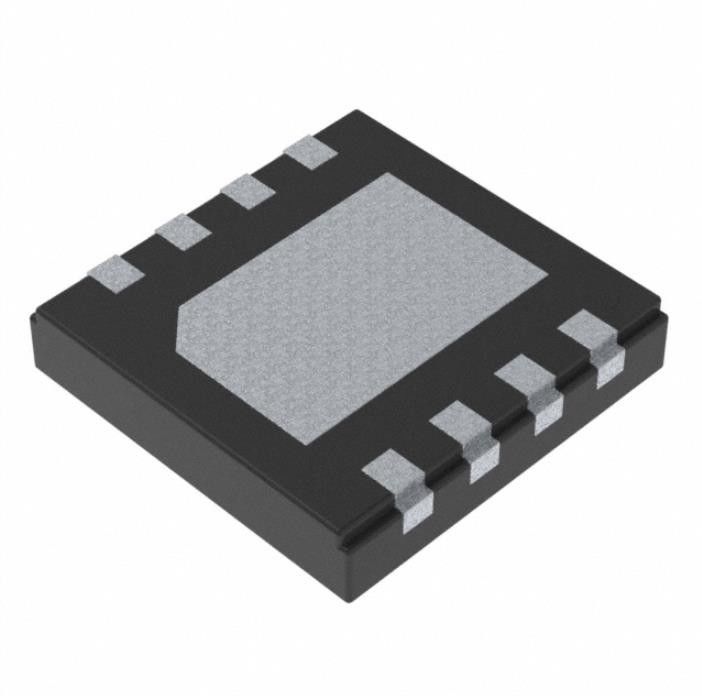

LM5180NGUR TVのダイオードのSmd IC力管理296 Lm5180ngurtr Nd
フライバックの切換え調整装置ICは肯定的で、否定的で調節可能な1.21V 1出力8-WDFNパッドを露出した
LM5180NGURの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 機能 | 増大する/軽減する |
| 出力環境設定 | 肯定的および否定的 |
| 地勢学 | フライバック |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 4.5V |
| 入る電圧- （最高） | 65V |
| 電圧-出力（分/固定されて） | 1.21V |
| 電圧-出力（最高） | 42V |
| 現在-出力 | - |
| 頻度-切換え | 10kHz | 350kHz |
| 同期整流器 | いいえ |
| 実用温度 | -40°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙、水和性のフランク |
| パッケージ/場合 | 8-WDFNはパッドを露出した |
| 製造者装置パッケージ | 8-WSON （4x4） |
| 基礎プロダクト数 | LM5180 |
LM5180NGURの特徴
•信頼でき、険しい適用のために設計されている
–広入力電圧範囲4.5ボルトから操作を用いる65ボルト開始の後の3.5ボルトに
–分離の障壁を交差させる唯一の部品が付いている強い解決
– 1.5%合計出力の正規の正確さ
–任意VOUTの温度修正
– 6氏の内部かプログラム可能で柔らかい開始
–入れられたUVLOおよび熱操業停止の保護
–しゃっくりモード過電流欠陥の保護
– – +150°Cの接合部温度の範囲への40°C
•統合は解決のサイズおよびコストを削減する
– 100-V、0.4-Ω力MOSFETを統合した
– VOUTの規則に必要なオプトカプラーまたは変圧器の補助巻上げ無し
–内部ループ補償
•高性能PSRのフライバック操作
– BCMでturn-off疑似共鳴MOSFET
–低い入力静止流れ
–改善された効率のための外的なバイアス選択
–単一およびmulti-output実施
•超低い行なわれ、放射されたEMIの署名
–柔らかい切換えはダイオードの逆の回復を避ける
– CISPR 32 EMIの条件のために最大限に活用されて
•WEBENCH®力デザイナーを使用して注文の調整装置の設計を作成しなさい
LM5180NGURの適用
•隔離された分野の送信機および分野のアクチュエーター
•アナログ入力モジュールのためのMulti-output柵
•モーター ドライブ:IGBTおよびSiCのゲート ドライブ供給
•造るオートメーションHVACシステム
•隔離されたバイアス供給
LM5180NGURの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
