詳細情報 |
|||
| 出力の数: | 1 | 入る電圧- （分）: | 1.3V |
|---|---|---|---|
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 1.8V |
| 電圧-出力（最高）: | 5.2V | 現在-出力: | 2A |
| 頻度-切換え: | 2.1MHz | 同期整流器: | はい |
| ハイライト: | 2A木びき台の倍力調整装置IC,2.1MHz木びき台の倍力調整装置IC,TPS63802DLAT |
||
製品の説明

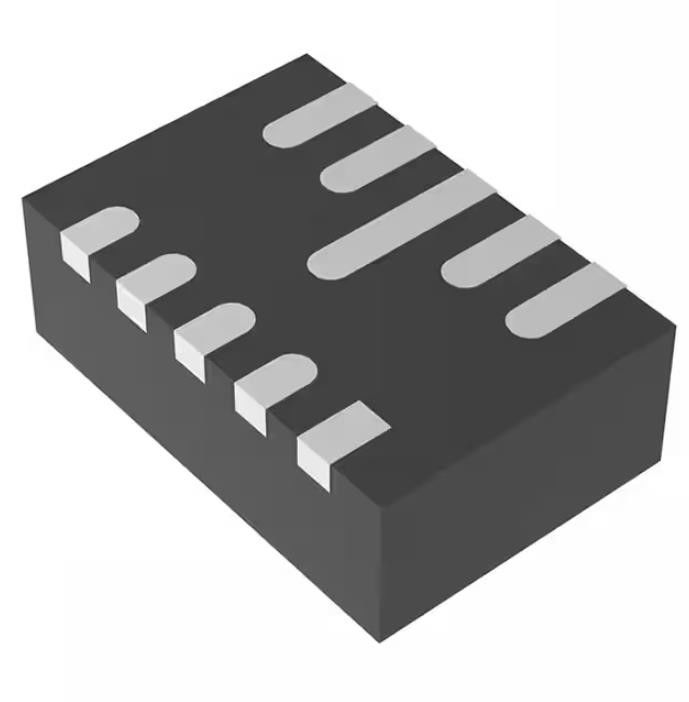

TPS63802DLATの電源スイッチIC IC力管理296 Tps63802dlatct Nd
木びき台倍力切換え調整装置ICの肯定的で調節可能な1.8V 1出力2A 10-VFDFN
TPS63802DLATの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 機能 | 増大する/軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台倍力 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 1.3V |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 1.8V |
| 電圧-出力（最高） | 5.2V |
| 現在-出力 | 2A |
| 頻度-切換え | 2.1MHz |
| 同期整流器 | はい |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-VFDFN |
| 製造者装置パッケージ | 10-VSON-HR （3x2） |
| 基礎プロダクト数 | TPS63802 |
TPS63802DLATの特徴
•入れられた電圧範囲:1.3 Vから5.5ボルト
–装置入力電圧>開始のための1.8ボルト
•出力電圧範囲:1.8 Vから5.2ボルト（調節可能な）
•VI ≥ 2.3 V、VOのための2-A出力電流= 3.3ボルト
•全体の負荷範囲上の高性能
–静止流れを作動させる11-µA
–強制PWMモードのための省電力モードそしてモード切り替え
•ピーク電流の木びき台倍力モード建築
–木びき台、buckboost間の定義された転移点、および操作モードを後押しするため
–前方および逆の現在の業務
–前偏りのある出力への開始
•安全および強い操作の特徴
–統合された柔らかい開始
–温度過昇および過電圧保護
–負荷接続解除の本当の操業停止機能
–前方および後方の現在の限界
•21.5 mm2の小さい解決のサイズ
–小さいSON/DFNのパッケージ（QFNと同じような）
–小さい0.47-µH誘導器
– 22-µF最低の出力コンデンサーを使用
•カスタム設計するWEBENCH®力デザイナーとのTPS63802を使用して作成しなさい
TPS63802DLATの適用
•システム前調整装置（、携帯用POSのホーム・オートメーション、IPネットワーク追跡およびテレマティックス カメラ）
•ポイントの負荷規則（ワイヤーで縛られたセンサー、港/ケーブルのアダプターおよびドングル、電子スマートなロック、IoT）
•バッテリー・バックアップの供給（電気のメートル、データ コンセントレイター、力の質のメートル）
•熱電装置供給（技術的な、光学モジュール）
•一般目的の電圧安定装置およびコンバーター
TPS63802DLATの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
