詳細情報 |
|||
| 出力の数: | 1 | 入る電圧- （分）: | 6V |
|---|---|---|---|
| 入る電圧- （最高）: | 100V | 電圧-出力（分/固定されて）: | 1.2V |
| 電圧-出力（最高）: | 100V | 現在-出力: | 1A |
| 頻度-切換え: | 1MHzまで | 同期整流器: | はい |
製品の説明

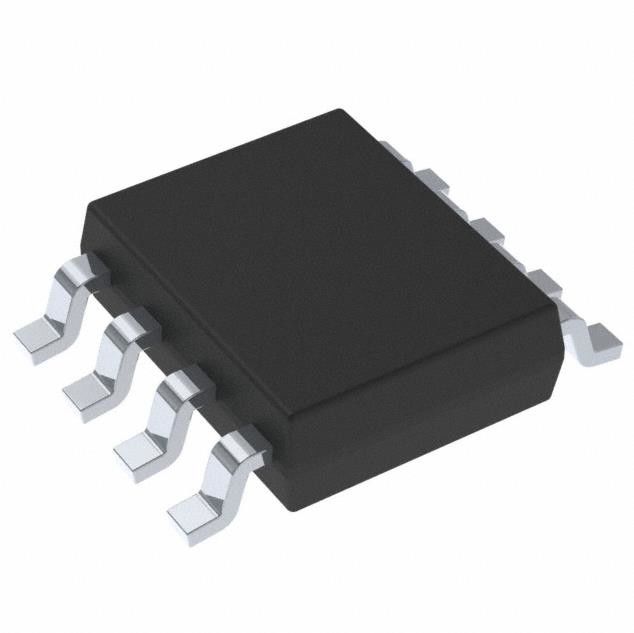

LM5164QDDARQ1トランジスターICは1.2V 1出力1A 8-PowerSOICを欠く
木びき台の切換え調整装置ICの肯定的で調節可能な1.2V 1出力1A 8-PowerSOIC （0.154"、3.90mmの幅）
LM5164QDDARQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 6V |
| 入る電圧- （最高） | 100V |
| 電圧-出力（分/固定されて） | 1.2V |
| 電圧-出力（最高） | 100V |
| 現在-出力 | 1A |
| 頻度-切換え | 1MHzまで |
| 同期整流器 | はい |
| 実用温度 | -40°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-PowerSOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SO PowerPad |
| 基礎プロダクト数 | LM5164 |
LM5164QDDARQ1の特徴
•自動車適用のためにAEC Q100修飾される
–装置温度の等級1:– 40°Cへの+125°Cの周囲温度の範囲
•信頼でき、険しい適用のために設計されている
–広入力電圧範囲6ボルトから100ボルト
–接合部温度の範囲:– 40°Cへの+150°C
–固定3氏の内部ソフト開始のタイマー
–ピークおよび谷の現在限界の保護
–入れられたUVLOおよび熱操業停止の保護
•拡張可能な自動車電源に適される
– 50 nsの低い最低のオンそして以外時間
–調節可能な転換の頻度1つまでのMHz
–高いライト負荷効率のためのダイオードの模範化
– 10.5-µA正価格販売入力静止流れ
– 3-µA操業停止の静止流れ
– CISPR 25 EMIの標準のために最大限に活用されて
•統合は解決のサイズおよびコストを削減する
–折畳み式ベッドモード制御建築
–統合された0.725-Ω NFETの木びき台スイッチは広い使用率の範囲を支える
–統合された0.34-Ω NFETの同期整流器はショットキー外的なダイオードを除去する
– 1.2-V内部電圧参照
–ループ補償の部品無し
–内部VCCバイアス調整装置およびブーツのダイオード
•カスタム設計するWEBENCH®力デザイナーを使用して作成しなさい
LM5164QDDARQ1の適用
•自動車48-V穏やかな雑種ECUバイアス供給
•自動車DC/DCのコンバーター
•自動車HVACの圧縮機およびPTCのヒーター
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
