詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | MSP430 CPUXV2 |
|---|---|---|---|
| コア サイズ: | 16ビット | 速度: | 16MHz |
| 結合性: | Iの² C、IrDA、SPI、UART/USART | ペリフェラル: | 節電は、DMA、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 54 | プログラム記憶容量: | 128KB （128K X 8） |
製品の説明

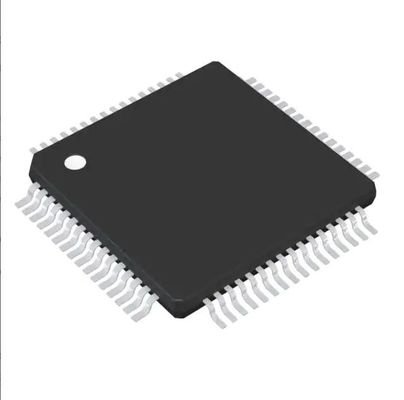

MSP430FR5962IPMRのトランジスターIC破片IC Mcu 16bit 128kb Fram 64lqfp
MSP430 CPUXV2 MSP430™ FRAMのマイクロ制御回路IC 16ビット16MHz 128KB （128K X 8） FRAM 64-LQFP （10x10）
MSP430FR5962IPMRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | MSP430™ FRAM |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | MSP430 CPUXV2 |
| コア サイズ | 16ビット |
| 速度 | 16MHz |
| 結合性 | Iの² C、IrDA、SPI、UART/USART |
| ペリフェラル | 節電は、DMA、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 54 |
| プログラム記憶容量 | 128KB （128K X 8） |
| プログラム記憶タイプ | FRAM |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.8V | 3.6V |
| データ変換装置 | A/D 17x12b |
| 発振器のタイプ | 外的、内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| 基礎プロダクト数 | MSP430FR5962 |
MSP430FR5962IPMRの特徴
•埋め込まれたマイクロ制御回路
– 16ビットRISCの建築16までの‑ MHzの時計
–まで… ferroelectric RAMメモリ（FRAM）の256KB
•超低力は書く
•速く書きなさいで単語（4氏の64KB）ごとの125 ns
•記憶のデータそしてアプリケーション コードの適用範囲が広い割振り
•1015は周期の持久力を書く
•抵抗力があり、非磁気放射
– 3.6ボルトからの広い供給電圧の範囲に
1.8 V （最低の供給電圧は制限される
SVSのレベルは、SVSの指定を見る）
•最大限に活用された超低力のモード
–アクティブ・モード:118 µA/MHz
– VLO （LPM3）のスタンバイ:500 nA
–実時間時計（RTC）が付いているスタンバイ（LPM3.5）:
350 nA （RTCは3.7 pF水晶によって時間を記録される）
–操業停止（LPM4.5）:45 nA
•信号処理のための低エネルギーの加速装置（草原） （唯一のMSP430FR599x）
– CPUの操作の独立者
– RAMの4KBはCPUによって共有した
–有効な256点の複雑なFFT:
Arm® Cortex®-M0+の中心より速い40xまで
•理性的なデジタル ペリフェラル
– 32ビット ハードウェア乗数（MPY）
– 6チャネル内部DMA
–カレンダーおよび警報機能のRTC
– 7つまでの捕獲の6つの16ビットのタイマーは/記録をそれぞれ比較する
– 32 -および16ビットの巡回冗長検査（CRC）
•高性能アナログ
– 16チャネルのアナログのコンパレーター
–窓のコンパレーターを、内部参照およびsample-and-hold特色にする、12ビット アナログ・ディジタル変換器（ADC）
20までの外的な入力チャネル
•多機能入出力港
–すべてのピンは外的な部品のための必要性無しで容量性接触機能を支える
–入手しやすいビット、バイト、および単語的に（組で）
–すべての港のLPMからの端選択可能な航跡
–すべての港のプログラム可能な懸垂そしてpulldown
•コード保証および暗号化
– 128 -または256ビットAES保証暗号化および解読のコプロセッサ
–乱数世代別アルゴリズムのための乱数種
– IPのカプセル封入は外的なアクセスから記憶を保護する
•高められたシリアル通信
– 4つまでのeUSCI_Aのシリアル通信港
•自動ボー レートの検出を用いるUART
•IrDAは符号化し、解読する
– 4つまでのeUSCI_Bのシリアル通信港
•多数奴隷の演説を用いるI2C
–ハードウェアUARTかI2Cのブート・ローダ（BSL）
•適用範囲が広い時計システム
– 10の選択可能な工場整えられた頻度のFixed-frequency DCO
–ローパワー低頻度の内部刻時機構の源（VLO）
– 32 kHz水晶（LFXT）
–高周波水晶（HFXT）
•開発ツールおよびソフトウェア（また用具およびソフトウェアを見るため）
–開発のキット（MSP-EXP430FR5994 LaunchPad™の開発のキットおよびMSPの‑ TS430PN80Bターゲット ソケット板）
– MSP430™のマイクロ制御回路のためのMSP430Ware™ソフトウェア
•装置比較は利用できる装置を要約する
MSP430FR5962IPMRの適用
•格子下部組織
•工場自動化及び制御
•造るオートメーション
•身につけられる適性及び活動のモニター
•身につけられる電子工学
MSP430FR5962IPMRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
