詳細情報 |
|||
| プロダクト状態: | 活動的 | スイッチ タイプ: | 一般目的 |
|---|---|---|---|
| 出力の数: | 1 | 入る比率-:出力: | 1:01 |
| 出力環境設定: | 高い側面 | 出力タイプ: | N-Channel |
| インターフェイス: | オン/オフ | 電圧-負荷: | 1V～5.5V |
製品の説明

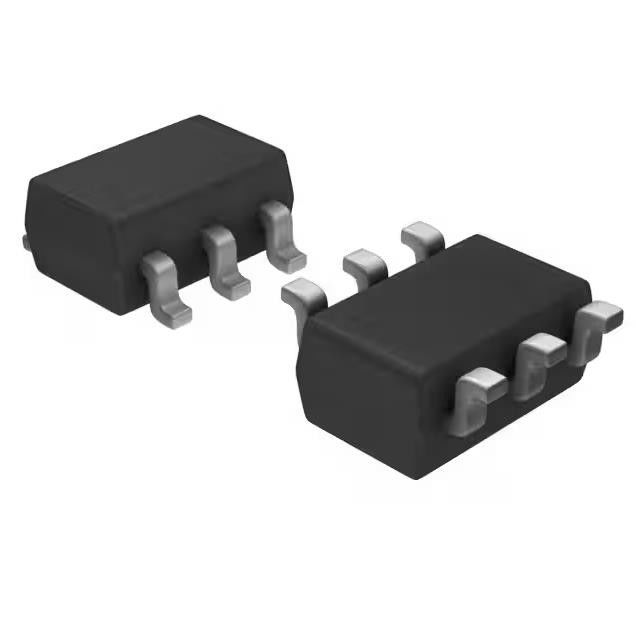

TPS22918TDBVRQ1 トランジスタ Ic チップ Ic 電源スイッチ N-Chan 1:1 Sot23-6
電源スイッチ/ドライバ 1:1 N チャンネル 2A SOT-23-6
TPS22918TDBVRQ1の仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 配電スイッチ、負荷ドライバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| スイッチの種類 | 一般的用途 |
| 出力数 | 1 |
| 比率 - 入力:出力 | 1:1 |
| 出力構成 | ハイサイド |
| 出力タイプ | Nチャンネル |
| インターフェース | オンオフ |
| 電圧 - 負荷 | 1V～5.5V |
| 電圧 - 電源 (Vcc/Vdd) | 不要 |
| 電流 - 出力 (最大) | 2A |
| RDS オン (標準) | 52ミリオーム |
| 入力方式 | 非反転 |
| 特徴 | 負荷放電、スルーレート制御 |
| 障害保護 | - |
| 動作温度 | -40℃～105℃（TA） |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | SOT-23-6 |
| パッケージ・ケース | SOT-23-6 |
| 基本製品番号 | TPS22918 |
TPS22918TDBVRQ1の特長
• AEC-Q100 認定済み
• 統合されたシングルチャンネル負荷スイッチ
• 自動車用途向けに認定済み:
– デバイス温度グレード 2: –40°C ～+105°Cの周囲動作温度範囲
• 機能安全対応
– 機能を支援するために利用可能なドキュメント安全システムの設計
• 入力電圧範囲: 1 V ～ 5.5 V
• 低いオン抵抗 (RON)
– RON 52 mΩ (標準値) @ VIN 5 V
– RON 53 mΩ (標準値) @ VIN 3.3 V
• 最大連続スイッチ電流 2A
• 低い静止電流
– VIN 3.3 V で 8.3 µA (標準値)
• 低い制御入力閾値により、1 V またはより高いGPIO
• 設定可能な急速出力放電 (QOD)
• CTピンで立ち上がり時間を設定可能
• 小型 SOT23-6 パッケージ (DBV)
– 2.9mm×2.8mm、0.95mmピッチ、
高さ1.45mm（リード線含む）
• AEC Q100に従ってESD性能テスト済み
– 2kV HBM および 750V CDM
TPS22918TDBVRQ1のアプリケーション
• 自動車エレクトロニクス
• インフォテイメント
• 集まる
• ADAS (先進運転支援システム)
TPS22918TDBVRQ1の環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
