詳細情報 |
|||
| プロダクト状態: | 活動的 | アンプのタイプ: | CMOS |
|---|---|---|---|
| 回路の数: | 4 | 出力タイプ: | 差動、柵に柵 |
| スルー・レート: | 1.5V/µs | 利益帯域幅プロダクト: | 1.4 MHz |
| 現在-入れられたバイアス: | 0.02 pA | 電圧-入れられたオフセット: | 500 µV |
製品の説明

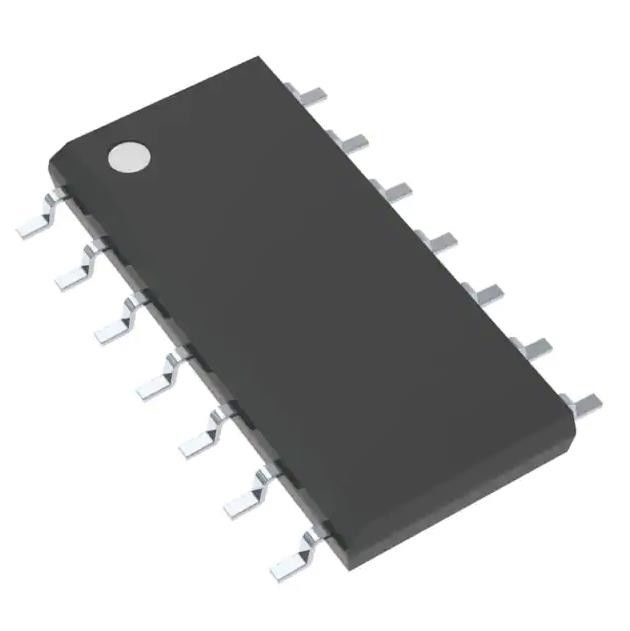

LMC6036IMX/NOPB CMOSのアンプ4回路の差動、柵に柵14-SOIC
CMOSのアンプ4回路の差動、柵に柵14-SOIC
LMC6036IMX/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形 | |
| アンプ | |
| 器械使用、操作Ampsの緩衝Amps | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| アンプのタイプ | CMOS |
| 回路の数 | 4 |
| 出力タイプ | 差動、柵に柵 |
| スルー・レート | 1.5V/µs |
| 利益帯域幅プロダクト | 1.4 MHz |
| 現在-入れられたバイアス | 0.02 pA |
| 電圧-入れられたオフセット | 500 µV |
| 現在-供給 | 1.3mA （x4チャネル） |
| 現在-出力/チャネル | 8 mA |
| 電圧-供給のスパン（分） | 2ボルト |
| 電圧-供給のスパン（最高） | 15.5 V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 14-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 14-SOIC |
| 基礎プロダクト数 | LMC6036 |
TPS22918TDBVRQ1の特徴
•（通知がなければ典型的）
•DSBGAのパッケージのLMC6035
•保障された2.7V、3V、5Vおよび15V性能
•2つのkΩおよび600Ω負荷のために指定される
•広い動作範囲:2.0Vへの15.5V
•超低い入力電流:20fA
•柵に柵の出力振動
– @ 600Ω:2.7Vのどちらかの柵からの200mV
– @ 100kΩ:2.7Vのどちらかの柵からの5mV
•高圧利益:126dB
•広い入れられた共通モード電圧範囲
– -0.1Vへの2.3V対の= 2.7V
•低いゆがみ:10kHzの0.01%
•LMC6035二重LMC6036クォード
•DSBGAの考察についてはAN-1112 （文献数SNVA009）を見なさい
•AEC-Q100は修飾される3つを等級別にする（LMC6035-Q1）
TPS22918TDBVRQ1の適用
•高いインピーダンス緩衝か前置増幅器
•電池式の電子工学
•医学の器械使用
•自動車適用
TPS22918TDBVRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
