詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 現在のモニター |
|---|---|---|---|
| 方法の感知: | 高低い-側面 | 電圧-入力: | 0V | 36V |
| 実用温度: | -40°C | 125°C | タイプの取付け: | 表面の台紙 |
| 基礎プロダクト数: | INA301 | 製造者装置パッケージ: | 8-VSSOP |
製品の説明

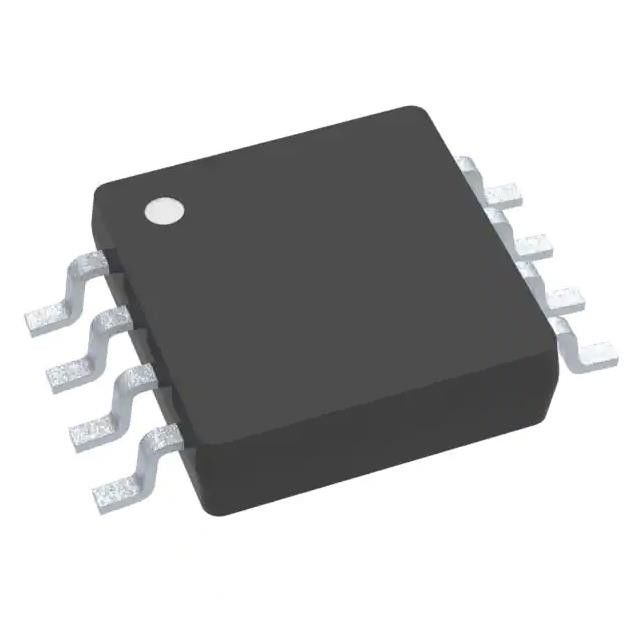

INA301A1IDGKR 集積回路 Ic チップ電流モニタ 8vssop
電流監視レギュレータ ハイ/ローサイド 8-VSSOP
LM2936HVMAX-5.0/NOPBの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 現在の規制/管理 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 関数 | 電流モニター |
| センシング方式 | ハイサイド/ローサイド |
| 正確さ | - |
| 電圧 - 入力 | 0V～36V |
| 電流 - 出力 | - |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-TSSOP、8-MSOP (0.118インチ、3.00mm幅) |
| サプライヤーデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | INA301 |
LM2936HVMAX-5.0/NOPBの特長
• 広いコモンモード入力範囲: 0 V36Vまで
• デュアル出力: アンプとコンパレータ出力
• 高精度アンプ:
– オフセット電圧: 35 μV (最大)
– オフセット電圧ドリフト: 0.5 µV/°C(最大)
– ゲイン誤差: 0.1% (最大)
– ゲイン誤差ドリフト: 10 ppm/°C
• 利用可能なアンプゲイン:
– INA301A1: 20 V/V
– INA301A2: 50 V/V
– INA301A3: 100 V/V
• プログラム可能なアラートしきい値セットを通して単一の抵抗器
• 合計アラート応答時間: 1 µs
• ラッチ付きオープンドレイン出力モード
• パッケージ: VSSOP-8
アプリケーションLM2936HVMAX-5.0/NOPBの
• 過電流保護
• 電源保護
• サーキットブレーカー
• コンピュータとサーバー
• 通信機器
• バッテリー管理
LM2936HVMAX-5.0/NOPB の環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
