詳細情報 |
|||
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 4V | 入る電圧- （最高）: | 60V |
| 電圧-出力（分/固定されて）: | 1.23V | 電圧-出力（最高）: | 57v |
製品の説明

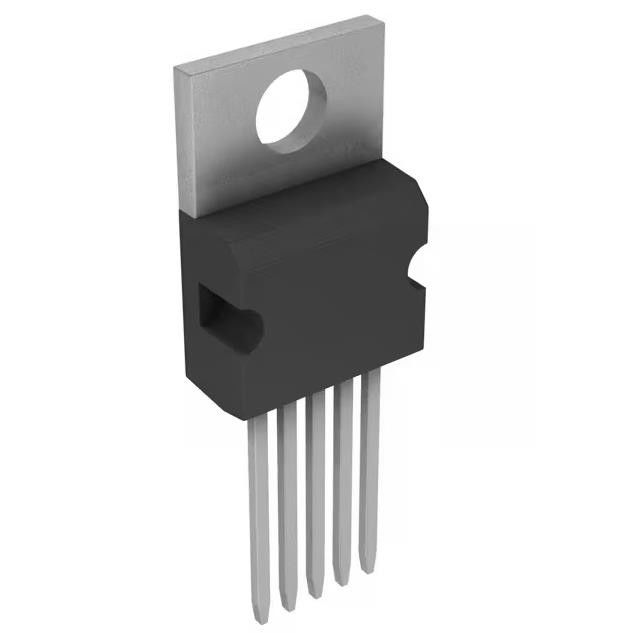

LM2576HVT-ADJ/NOPB トランジスタ Ic チップ Ic Reg 降圧調整 3a To220-5
バック スイッチングレギュレータ IC ポジティブ 可変 1.23V 1 出力 3A TO-220-5
LM2576HVT-ADJ/NOPBの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 4V |
| 電圧 - 入力 (最大) | 60V |
| 電圧 - 出力 (最小/固定) | 1.23V |
| 電圧 - 出力 (最大) | 57V |
| 電流 - 出力 | 3A |
| 周波数 - スイッチング | 52kHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | スルーホール |
| パッケージ・ケース | TO-220-5 |
| サプライヤーデバイスパッケージ | TO-220-5 |
| 基本製品番号 | LM2576 |
特徴LM2576HVT-ADJ/NOPBの
• 利用可能な新しい製品:
– LMR51430 4.5 ～ 36V、3A、500-kHzおよび1.1-MHz同期コンバータ
– LM76003 3.5 ～ 60V、3.5A、300-kHz～2.2～MHz同期コンバータ
• 市場投入までの時間を短縮するには:
– TLVM13630 3 ～ 36V、3A、200kHz～2.2MHzパワーモジュール
• 3.3V、5V、12V、15V、および調整可能な出力バージョン
• 調整可能なバージョンの出力電圧範囲、1.23 V ～37 V (HV バージョンの場合は 57 V) ±4%最大オーバーラインおよび負荷条件
• 規定の 3A 出力電流
• 広い入力電圧範囲: 40 V 以上HVの場合は60Vまでバージョン
• 必要な外部コンポーネントは 4 つだけですコンポーネント
• 52 kHz 固定周波数内部発振器
• TTL シャットダウン機能、低電力スタンバイモード
• 高効率
• すぐに入手できる標準を使用インダクタ
• を使用してカスタム デザインを作成します。LMR33630またはWEBENCH® パワーを搭載した LM76003デザイナー
LM2576HVT-ADJ/NOPBの用途
• モータードライブ
• 加盟店ネットワークとサーバー PSU
• 家電製品
• 試験および測定機器
LM2576HVT-ADJ/NOPB の環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
