詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | RS422、RS485 | 運転者/受信機の数: | 1/1 |
| 二重: | 半分 | 受信機ヒステリシス: | 50mV |
| データ転送速度: | 115Kbps | 電圧-供給: | 3.15V | 5.5V |
製品の説明

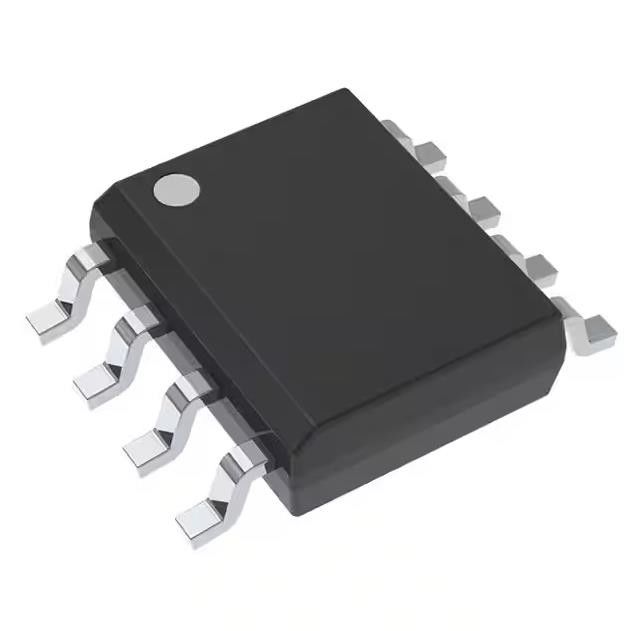

SN65HVD1780DRのトランジスターIC破片ICのトランシーバーの半分1/1 8soic
1/1のトランシーバー半分RS422、RS485 8-SOIC
SN65HVD1780DRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| 運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| タイプ | トランシーバー |
| 議定書 | RS422、RS485 |
| 運転者/受信機の数 | 1/1 |
| 二重 | 半分 |
| 受信機ヒステリシス | 50 mV |
| データ転送速度 | 115Kbps |
| 電圧-供給 | 3.15V | 5.5V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | 65HVD1780 |
SN65HVD1780DRの特徴
•バスPin欠陥の保護への:
– 70ボルト（SN65HVD1780、SN65HVD1781）
– 30ボルト（SN65HVD1782）
•5-V供給の範囲への3.3-Vの操作
•バス ピンの保護16 kVのHBMの
•320までのノードのための減らされたユニット ロード
•Open-Circuit、短絡および遊んでいバス状態のためのフェイル・セイフ受信機
•低い電力の消費
–低いスタンバイ供給の流れ、1つのµAの最高
– ICC 4 mA静止現在のDuringOperation
•業界標準SN75176とPin互換性がある
•115キロビット/秒、1 Mbps、および10までMbpsの率に信号を送ること
•カスタム設計するWEBENCH®力デザイナーとのSN65HVD178xを使用して作成しなさい
SN65HVD1780DRの適用
•HVACネットワーク
•保証電子工学
•造るオートメーション
•通信機器
•動作制御
•産業ネットワーク
SN65HVD1780DRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
