詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| 入力/出力の数: | 24 | インターフェイス: | I²C、SMBus |
| 割り込み出力: | はい | 特徴: | POR |
| 出力タイプ: | プッシュ プル | 電流 - 出力ソース/シンク: | 10mA、25mA |
製品の説明
TCA6424ARGJR トランジスタ Ic チップ Ic Xpndr 400khz I2c Smbus 32uqfn
I/O エクスパンダ 24 I²C、SMBus 400 kHz 32-UQFN (5x5)
TCA6424ARGJRの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| I/Oエクスパンダ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| Digi-Key でプログラム可能 | 検証されていない |
| I/O数 | 24 |
| インターフェース | I²C、SMBus |
| 割り込み出力 | はい |
| 特徴 | POR |
| 出力タイプ | 押し引き |
| 電流 - 出力ソース/シンク | 10mA、25mA |
| クロック周波数 | 400kHz |
| 電圧 - 電源 | 1.65V～5.5V |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |

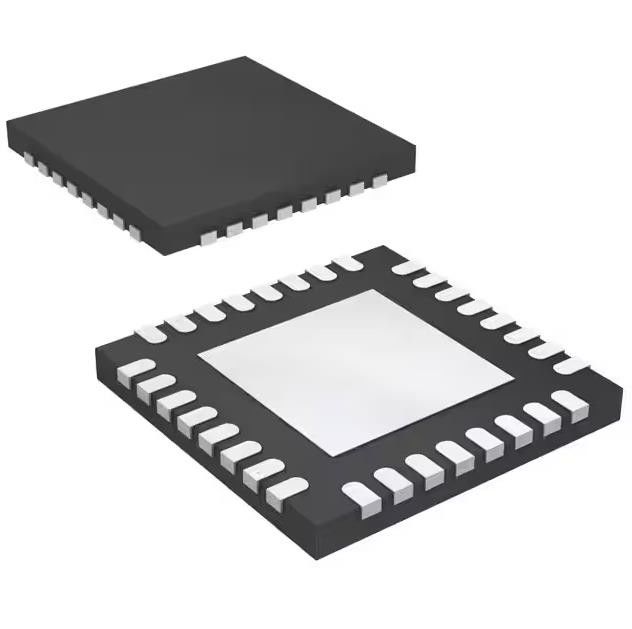

| パッケージ・ケース | 32-UFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 32-UQFN (5x5) |
| 基本製品番号 | TCA6424 |
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| I/Oエクスパンダ | |
| 製造元 | テキサス・インスツルメンツ |
特徴TCA6424ARGJRの
・動作電源電圧範囲1.65V～5.5V
• 以下の間の双方向の電圧レベル変換と GPIO 拡張が可能です。
– 1.8V SCL/SDA および 1.8V、2.5V、3.3V、または 5VP ポート
– 2.5 V SCL/SDA および 1.8 V、2.5 V、3.3 V、または 5 VP ポート
– 3.3V SCL/SDA および 1.8V、2.5V、3.3V、または 5VP ポート
– 5 V SCL/SDA および 1.8 V、2.5 V、3.3 V、または 5 VP ポート
• I2C - パラレルポートエキスパンダ
・待機時消費電流が1μAと低い
• シュミットトリガー動作により、入力遷移が遅くなり、SCL および SDA 入力でのスイッチングノイズ耐性が向上します。
– Vhys = 0.18 V（代表値、1.8 V 時）
– Vhys = 2.5Vで0.25V（代表値）
– Vhys = 0.33 V（代表値、3.3 V 時）
– Vhys = 5Vで0.5V（代表値）
• 5V 耐性 I/O ポート
• アクティブローのリセット入力 (RESET)
• オープンドレインのアクティブロー割り込み出力 (INT)
• 400kHzの高速I2Cバス
• 入出力構成レジスタ
・極性反転レジスタ
• 内部パワーオンリセット
• すべてのチャンネルを入力として設定して電源を投入します。
• 電源投入時の不具合なし
• SCL/SDA入力のノイズフィルター
• LEDを直接駆動するための高電流駆動の最大能力を備えたラッチ出力
• ラッチアップ性能は JESD 78、クラス II に従って 100 mA を超えます。
• JESD 22を超えるESD保護
– 2000-V 人体モデル (A114-A)
– 200V マシンモデル (A115-A)
– 1000V充電デバイスモデル（C101）
説明TCA6424ARGJRの
2 線双方向バス (I2C) 用のこの 24 ビット I/O エクスパンダは、I2C インターフェイス [シリアル クロック (SCL) およびシリアル データ (SDA)] を介して、ほとんどのマイクロコントローラー ファミリに汎用リモート I/O 拡張を提供するように設計されています。 ]。このデバイスの主な利点は、VCC 範囲が広いことです。P ポート側および SDA/SCL 側で 1.65 V ～ 5.5 V で動作できます。これにより、TCA6424A は、電力を節約するために電源レベルが低下している SDA/SCL 側の次世代マイクロプロセッサおよびマイクロコントローラとインターフェイスできるようになります。マイクロプロセッサやマイクロコントローラの電源電圧が低下しているのとは対照的に、LED などの一部の PCB コンポーネントは 5 V 電源のままです。
TCA6424ARGJRの環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
