詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 3V | 入る電圧- （最高）: | 5.5V |
製品の説明

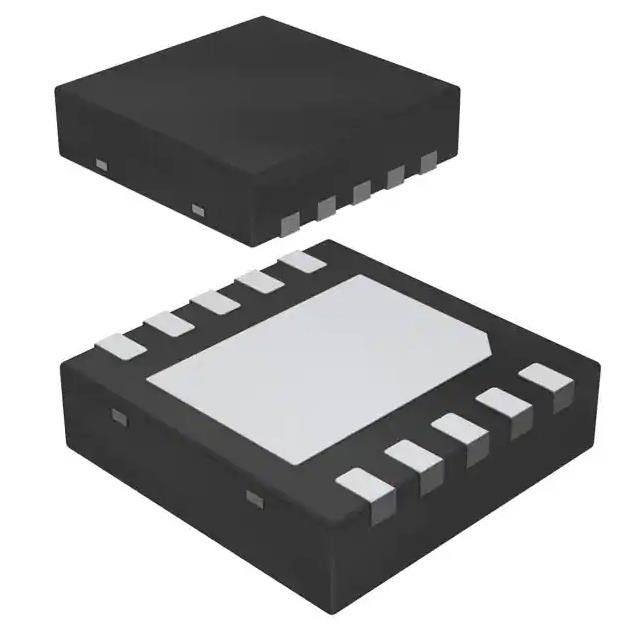

LMR10530XSD/NOPBのトランジスターIC破片IC Regの木びき台調節可能な3a 10wson
木びき台の切換え調整装置ICの肯定的で調節可能な0.6V 1出力3A 10-WFDFNはパッドを露出した
LMR10530XSD/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 簡単なSWITCHER® |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 3V |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 0.6V |
| 電圧-出力（最高） | 4.5V |
| 現在-出力 | 3A |
| 頻度-切換え | 1.5MHz |
| 同期整流器 | いいえ |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-WFDFNはパッドを露出した |
LMR10530XSD/NOPBの特徴
•3ボルトから5.5ボルトの入れられた電圧範囲
•0.6ボルトから4.5ボルトの出力電圧範囲
•1.5 MHz （LMR10530X）および3 MHz （LMR10530Y）転換の頻度
•3-A定常出力電流
•低い操業停止I.Q.、典型的な300 nA
•56-mΩ PMOSスイッチ
•内部柔らかい開始
•内部的には償われたピークCurrent-Mode制御
•周期によ周期の現在の限界および熱操業停止
•WSON （3 × 3の× 0.8 mm）の包装
•カスタム設計するWEBENCH®力デザイナーとのLMR10530を使用して作成しなさい
LMR10530XSD/NOPBの適用
•3.3-Vおよび5-VRailsからのポイントの負荷転換
•スペース強いられた適用
LMR10530XSD/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
