詳細情報 |
|||
| シリーズ: | RH850/F1L | パッケージ: | 皿 |
|---|---|---|---|
| プロダクト状態: | 活動的 | 中心プロセッサ: | RH850G3K |
| コア サイズ: | 32ビット単心 | 速度: | 80MHz |
| ペリフェラル: | DMA、PWM、WDT | 入力/出力の数: | 150 |
製品の説明

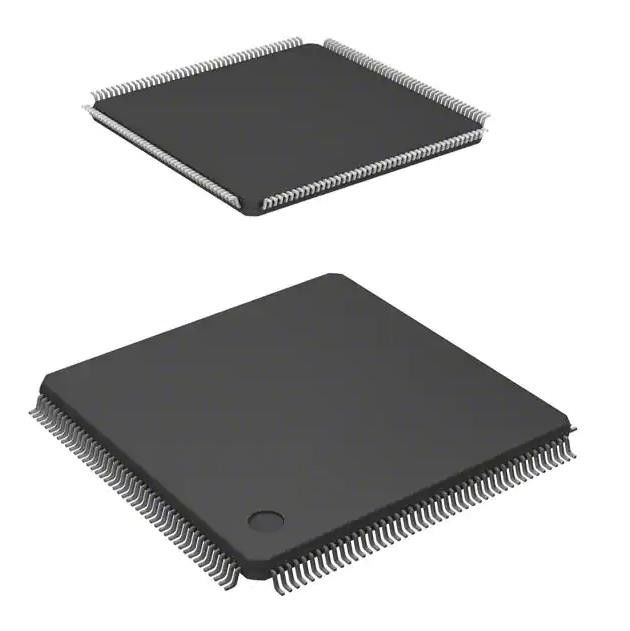

R7F7010333AFP#KA4トランジスターIC破片IC Mcu 32bit 1mb抜け目がない176lfqfp
RH850G3K RH850/F1Lのマイクロ制御回路IC 32ビット単心80MHz 1MB （1M x 8）抜け目がない176-LFQFP （24x24）
R7F7010333AFP#KA4の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | Renesasの電子工学アメリカ株式会社 |
| シリーズ | RH850/F1L |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | RH850G3K |
| コア サイズ | 32ビット単心 |
| 速度 | 80MHz |
| 結合性 | CANbus、CSIのIの² C、LINbus、SPI、UART/USART |
| ペリフェラル | DMA、PWM、WDT |
| 入力/出力の数 | 150 |
| プログラム記憶容量 | 1MB （1M x 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 32K X 8 |
| RAMのサイズ | 128K X 8 |
| 電圧-供給（Vcc/Vdd） | 3V | 5.5V |
| データ変換装置 | A/D 28x10b、32x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
R7F7010333AFP#KA4の特徴
接続されていないCMOS装置入力は機能不全の原因である場合もある。入力ピンが接続されていなければ、内部入力レベルが騒いで発生させた当然であるかもしれないことは機能不全を引き起こす可能等によりである。CMOS装置は両極またはNMOS装置と別様にする。CMOS装置の入力レベルはプルアップかプルダウン式の回路部品の使用によって固定高くまたは低くなければならない。各々の未使用ピンは抵抗器で電源かGNDにそれは出力ピンであるという可能性があれば接続されるべきである。未使用ピンと関連しているすべての処理は各装置のためにそして装置を支配する関連の指定に従って別に判断されなければならない。
R7F7010333AFP#KA4の適用
騒音か反射波を入れること当然の波形ひずみにより機能不全を引き起こすかもしれない。CMOS装置の入力がVIL （MAX）間の区域にとどまればおよび騒音、等によるVIHは（最低）装置故障するかもしれない。入力レベルが修理される、そしてまた入力レベルが（MAX） VILとVIH （分）の間で区域を通る過渡期取りなさいときに響く騒音を装置を書き入れることから防ぐために心配を。
R7F7010333AFP#KA4の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
