詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| 中心プロセッサ: | C28x | コア サイズ: | 32ビット単心 |
| 速度: | 90MHz | 入力/出力の数: | 54 |
製品の説明

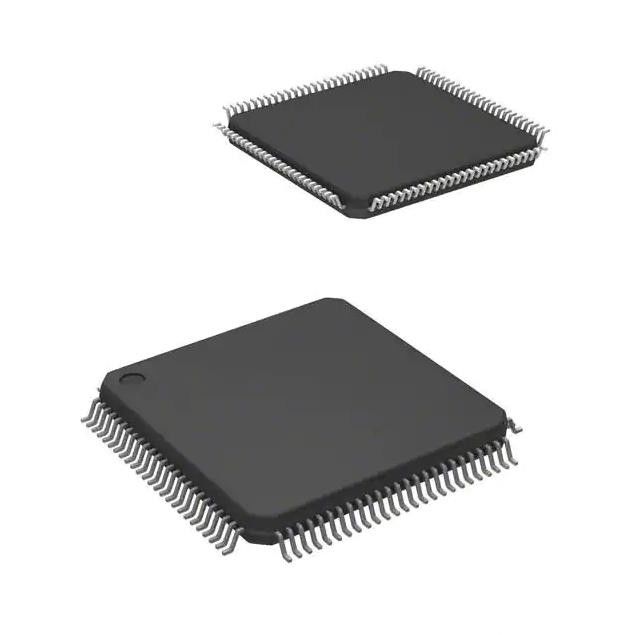

TMS320F28062FPZTのトランジスターIC破片IC Mcu 32bit 128kb抜け目がない100lqfp
C28x C2000™ C28x Piccolo™のマイクロ制御回路IC 32ビット単心90MHz 128KB （64K X 16）フラッシュ100-LQFP （14x14）
TMS320F28062FPZTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | C2000™ C28x Piccolo™ |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | C28x |
| コア サイズ | 32ビット単心 |
| 速度 | 90MHz |
| 結合性 | CANbusのIの² C、McBSP、SCI、SPI、UART/USART |
| ペリフェラル | 節電は、DMA、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 54 |
| プログラム記憶容量 | 128KB （64K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 26K X 16 |
| 電圧-供給（Vcc/Vdd） | 1.71V | 1.995V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 100-LQFP |
| 製造者装置パッケージ | 100-LQFP （14x14） |
| 基礎プロダクト数 | TMS320 |
TMS320F28062FPZTの特徴
•高性能の32ビットCPU （TMS320C28x）
– 90のMHz （11.11 nsサイクル時間）
– 16 × 16および32 × 32は（MAC）操作を増加し、集める
– 16 × 16二重MAC
–ハーバード バス建築
–原子動作
–速い割り込み応答および処理
–統一された記憶プログラミング モデル
– Code-efficient （C/C++およびアセンブリで）
•浮動小数点単位（FPU）
–原産の単一精密浮動小数点操作
•プログラマブル制御の法律の加速装置（CLA）
– 32ビット浮動小数点数学の加速装置
–主要なCPUとは関係なくコードを実行する
•Viterbiの複雑な数学、CRCの単位（VCU）
–複合体を（CRC）増加し、Viterbi操作Redundencyの循環点検支えるように拡張するC28xの命令セットを
•埋め込まれた記憶
–フラッシュの256KBまで…
– RAMの100KBまで…
–一度だけのプログラム可能な（OTP） ROMの2KB
•6チャネルのダイレクト・メモリ・アクセス（DMA）
•低い装置およびシステム費用
–単一3.3-V供給
–電源逐次開閉機構の条件無し
–調整および節電の調整パワーで統合されて
–ローパワー オペレーティング・モード
–アナログ サポート ピン無し
•Endianness:endian少し
•JTAGの境界スキャン サポート
– IEEEの標準1149.1-1990の標準テスト アクセス ポートおよび境界スキャン建築
•時間を記録すること
– 2つの内部ゼロ ピン発振器
–オン破片の水晶発振子/外的なクロックの入力
–ウォッチドッグ タイマー モジュール
–行方不明の時計の検出の回路部品
•すべての周辺割り込みを支える周辺割り込み拡張（パイ）のブロック
•3つの32ビットCPUのタイマー
•先回り制御ペリフェラル
•8つまでの高められたPulse-Widthの変調器（ePWM）モジュール
– 16 PWMは全体を運ぶ（HRPWM可能な8つ）
–各モジュールの独立した16ビットのタイマー
•3つの入力によって高められる捕獲（eCAP）モジュール
•4つまでの高解像の捕獲（HRCAP）モジュール
•2つまでの高められた求積法のエンコーダーの脈拍（eQEP）モジュール
•12ビット アナログ・ディジタル変換器（ADC）、二重Sample-and-Hold （S/H）
– 3.46までMSPS
– 16までのチャネル
•オン破片の温度検出器
•128ビット保証キーおよびロック
–安全なメモリ ブロックを保護する
–ファームウェアの逆工学を防ぐ
•シリアル ポート ペリフェラル
– 2つのシリアル通信は（SCI） [UARTインターフェイスする]モジュール
– 2つの連続周辺機器インターフェイス（SPI）モジュール
– 1台の相互統合され回路（I2C）バス
– 1台の多重チャンネルの緩衝されたシリアル ポート（McBSP）バス
– 1つの高められたコントローラー区域ネットワーク（eCAN）
–ユニバーサル・シリアル・バス（USB） 2.0 （供給については装置比較を見なさい）
•全速力装置モード
•全速力か低速ホスト モード
•プログラム可能な54までそれぞれ入力ろ過を用いる多重型にされた一般目的入出力（GPIO）ピン
•高度特徴をデバッグしなさい
–分析および中断点機能
–リアルタイムはハードウェアを通ってデバッグする
•パッケージの選択
– 80ピンPFPおよび100ピンPZP PowerPAD™は熱的に高めた薄いクォードFlatpacks （HTQFPs）を
– 80ピンPNおよび100ピンPZ控えめなクォードFlatpacks （LQFPs）
•温度の選択
– T:– 40°Cへの105°C
– S:– 40°Cへの125°C
– Q:– 40°Cへの125°C （自動車適用のためのAEC Q100の資格）
TMS320F28062FPZTの適用
•エアコンの屋外の単位
•ドア オペレータ ドライブ制御
•インバーター及び運動制御
•機内の（OBC）及び無線充電器
•自動化される装置を分類する
•CNC制御
•織物機械
•溶接機
•EVの充電ステーション力モジュール
•無線車の充満モジュール
•エネルギー蓄積力の転換システム（PCS）
•中央インバーター
•マイクロ インバーター
•太陽エネルギーのオプティマイザ
•ひもインバーター
•ACドライブ制御モジュール
•ACドライブ力の段階モジュール
•リニア モーター力の段階
•サーボ ドライブ制御モジュール
•サーボ ドライブ力の段階モジュール
•AC入力BLDCモーター ドライブ
•DC入力BLDCモーター ドライブ
•産業AC-DC
•三相UPS
TMS320F28062FPZTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
