詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | TriCore™ |
|---|---|---|---|
| コア サイズ: | 32ビット単心 | 速度: | 133MHz |
| ペリフェラル: | DMA、WDT | 入力/出力の数: | 59 |
| プログラム記憶容量: | 1MB （1M x 8） | プログラム記憶タイプ: | フラッシュ |
製品の説明

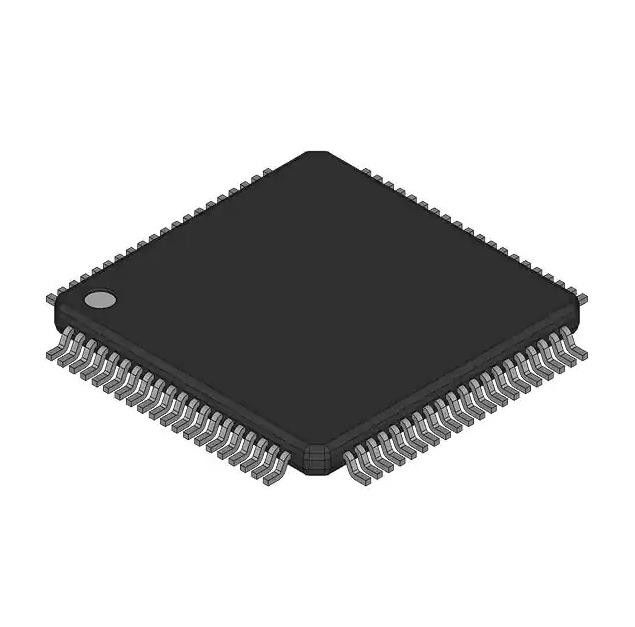

SAK-TC222S-16F133N AC トランジスタ Ic チップ Ic Mcu 32 ビット 1mb フラッシュ 80tqfp
TriCore™ AURIX™ マイクロコントローラ IC 32 ビット シングルコア 133MHz 1MB（1M x 8） フラッシュ PG-TQFP-80-7
SAK-TC222S-16F133N ACの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | インフィニオン テクノロジーズ |
| シリーズ | オーリックス™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| コアプロセッサ | トライコア™ |
| コアサイズ | 32ビットシングルコア |
| スピード | 133MHz |
| 接続性 | CANbus、FlexRay、LINbus、QSPI |
| 周辺機器 | DMA、WDT |
| I/O数 | 59 |
| プログラムメモリサイズ | 1MB (1M×8) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 128K×8 |
| RAM サイズ | 96K×8 |
| 電圧 - 電源 (Vcc/Vdd) | 3.3V |
| データコンバータ | A/D 24x12b |
| 発振器の種類 | 外部の |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 80-TQFP 露出パッド |
| サプライヤーデバイスパッケージ | PG-TQFP-80-7 |
| 基本製品番号 | TC222S16 |
SAK-TC222S-16F133N ACの特長
TC22x / TC21x 製品ファミリーには次の機能があります。
• 1 つの CPU コアを備えた高性能マイクロコントローラー
• 次の機能を備えた電力効率の高いスカラー TriCore CPU (TC1.6E)。
– TC1.6Pとのバイナリコード互換性
– 全温度範囲で 133 MHz 動作
– 88 KB データ スクラッチパッド RAM (DSPR)
– 8 KB 命令スクラッチパッド RAM (PSPR)
– 8Kバイトの命令キャッシュ（ICACHE）
– 4 ライン読み取りバッファ (DRB)
• TC1.6E 用のロックステップシャドウコア
• 複数のオンチップメモリ
– すべての組み込み NVM および SRAM は ECC 保護されています
– 1Mバイトのプログラムフラッシュメモリ（PFLASH）
– EEPROMエミュレーションに使用可能な96Kバイトのデータフラッシュメモリ（DFLASH）
– ブートROM (BROM)
• 安全なデータ転送を備えた 16 チャンネル DMA コントローラ
・高度な割り込みシステム（ECCプロテクト）
・高性能オンチップバス構造
– 64 ビット クロスバー インターコネクト (SRI) により、バス マスター、CPU、メモリ間の高速並列アクセスが可能になります。
– オンチップ周辺機器および機能ユニット用の 32 ビット システム ペリフェラル バス (SPB)
– 1 つのバスブリッジ (SFI ブリッジ)
• 安全管理ユニット (SMU) による安全モニターアラームの処理
• ECC、メモリ初期化、MBIST機能（MTU）を備えたメモリテストユニット
• デジタル I/O をチェックするためのハードウェア I/O モニター (IOM)
• 多彩な内蔵周辺ユニット
– ハードウェア LIN サポート付きの 2 つの非同期/同期シリアル チャネル (ASCLIN) (V1.3、V2.0、V2.1)および J2602) 最大 50 MBaud
– 最大 50 Mbit/s のマスターおよびスレーブ機能を備えた 4 つのキュー SPI インターフェイス チャネル (QSPI)
– それぞれ 3 つの CAN ノードと 128 個の無料割り当て可能なメッセージ オブジェクトを備えた 1 つの MultiCAN+ モジュールFIFOバッファリングとゲートウェイデータ転送によるデータ処理の効率化
– センサーに接続するための 4 つのシングルエッジ ニブル送信 (SENT) チャネル
– 強力なデジタル信号フィルタリングおよびタイマー機能のセットを提供する 1 つの汎用タイマー モジュール (GTM)自律的かつ複雑な入出力管理を実現する
– 1 つのキャプチャ / コンペア 6 モジュール (2 つのカーネル CCU60 および CCU61)
– 1 つの汎用 12 タイマー ユニット (GPT120)
• 多用途の逐次比較型 ADC (VADC)
– 2 つの独立した ADC カーネルのクラスター
– 入力電圧範囲は 0 V ～ 5.5 V (ADC 電源)
• デジタルプログラム可能な I/O ポート
• OCDS レベル 1 (CPU、DMA、オンチップ バス) のオンチップ デバッグ サポート
• 4/5 線式 JTAG (IEEE 1149.1) または DAP (デバイス アクセス ポート) インターフェイス
• 電源管理システムとオンチップレギュレータ
• システム PLL を備えたクロック生成ユニット
• 内蔵電圧レギュレータ
注文情報 SAK-TC222S-16F133N ACの
Infineon マイクロコントローラの注文コードは、必要なコンポーネントへの正確な参照を提供します。製品。今回の注文はコードは以下を識別します:
• 導関数自体、つまり関数セット、温度範囲、電源電圧
• パッケージと配送の種類。
TC212 / TC213 / TC214 / TC222 / TC223 / TC224 で利用可能な注文コードについては、こちらをご覧ください。を参照してください「AURIX™ TC2x データシート付録」には、利用可能なすべてのバリアントがまとめられています。
SAK-TC222S-16F133N AC の環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
