詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | PIC |
|---|---|---|---|
| コア サイズ: | 8ビット | 速度: | 32MHz |
| 結合性: | Iの² C、LINbus、SPI、UART/USART | ペリフェラル: | 節電は、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 12 | プログラム記憶容量: | 3.5KB （2K X 14） |
製品の説明

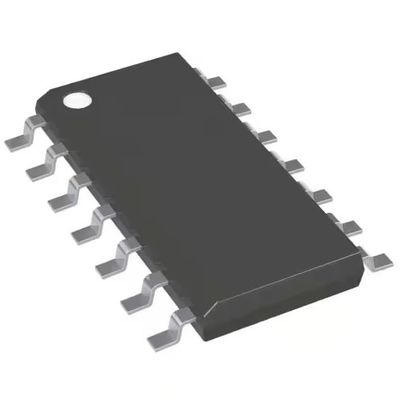

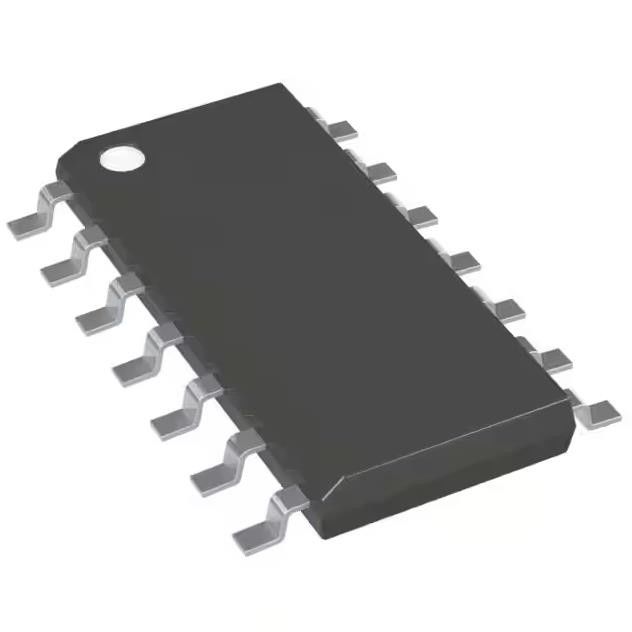

PIC16F1823T-I/SL トランジスタ Ic チップ Ic Mcu 8 ビット 3.5kb フラッシュ 14soic
PIC PIC® XLP™ 16F マイクロコントローラ IC 8 ビット 32MHz 3.5KB（2K x 14） フラッシュ 14-SOIC
PIC16F1823T-I/SLの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | マイクロチップ技術 |
| シリーズ | PIC® XLP™ 16F |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| コアプロセッサ | 写真 |
| コアサイズ | 8ビット |
| スピード | 32MHz |
| 接続性 | I²C、LINbus、SPI、UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT |
| I/O数 | 12 |
| プログラムメモリサイズ | 3.5KB (2K×14) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | 256×8 |
| RAM サイズ | 128×8 |
| 電圧 - 電源 (Vcc/Vdd) | 1.8V～5.5V |
| データコンバータ | A/D 8x10b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 14-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 14-SOIC |
| 基本製品番号 | PIC16F1823 |
の特徴PIC16F1823T-I/SL
• アナログデジタルコンバータ(ADC) モジュール:
- 10 ビット解像度、最大 8チャンネル
- 変換可能な期間寝る
• アナログ コンパレータ モジュール:
- 最大 2 つのレールツーレール アナログコンパレータ
- パワーモード制御
- ソフトウェア制御可能ヒステリシス
• 基準電圧モジュール:
- 固定基準電圧 (FVR)1.024Vでは、2.048Vおよび4.096Vの出力レベル
- 5 ビット レールツーレール抵抗プラスのDACおよびネガティブリファレンスの選択
高性能RISC CPUを搭載PIC16F1823T-I/SL
• 学ぶべきたった 49 の命令:
- すべてのシングルサイクル命令枝を除く
• 動作速度:
- DC – 32 MHz オシレーター/クロック入力
- DC – 125 ns 命令サイクル
• 割り込み機能自動コンテキスト保存
• 16レベルのディープハードウェアスタックオプションありオーバーフロー/アンダーフロー リセット
• 直接的、間接的、相対的アドレス指定モード:
- 2 つの完全な 16 ビット ファイル選択レジスタ (FSR)
- FSR はプログラムとデータを読み取ることができます メモリー
環境および輸出の分類PIC16F1823T-I/SL
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
