詳細情報 |
|||
| プロダクト状態: | 活動的 | スイッチ時間（（最高）トン、しゃれ者）: | 535ns、205ns |
|---|---|---|---|
| 多重交換装置/デマルチプレクサー回路: | 4:01 | 回路の数: | 1 |
| オン州の抵抗（最高）: | 11.5Ohm | チャネル間の一致（ΔRon）: | 650mOhm |
| 電圧-単一供給（V+）: | 8V | 44V | 電圧-二重供給（V±）: | ±5V | 22V |
製品の説明

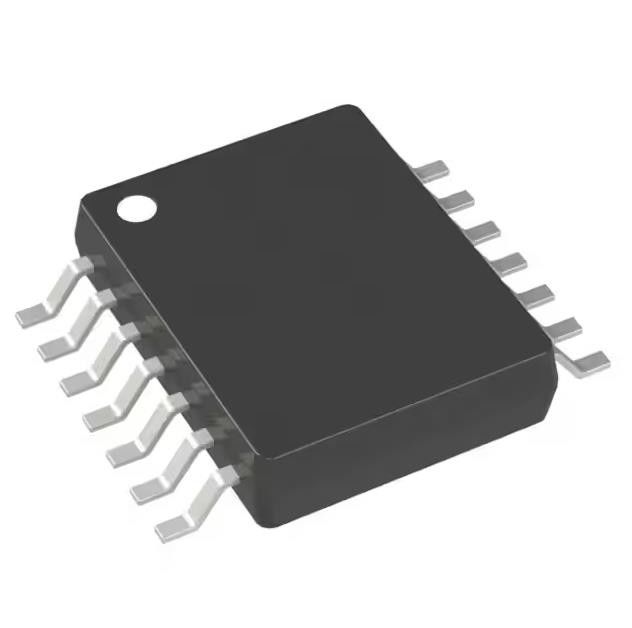

ADG5404FBRUZ-RL7トランジスターIC破片IC Muxの4:1 11.5ohm 14tssop
1回路ICスイッチ4:1 11.5Ohm 14-TSSOP
ADG5404FBRUZ-RL7の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| アナログ スイッチ、多重交換装置、デマルチプレクサー | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| スイッチ回路 | - |
| 多重交換装置/デマルチプレクサー回路 | 4:01 |
| 回路の数 | 1 |
| オン州の抵抗（最高） | 11.5Ohm |
| チャネル間の一致（ΔRon） | 650mOhm |
| 電圧-単一供給（V+） | 8V | 44V |
| 電圧-二重供給（V±） | ±5V | 22V |
| スイッチ時間（（最高）トン、しゃれ者） | 535ns、205ns |
| -3dbの帯域幅 | 110MHz |
| 充満注入 | 695pC |
| チャネル キャパシタンス（CS （） CD （）） | 11pF、47pF |
| 現在-漏出（ある（））（最高） | 500pA |
| 混線 | -73dB @ 1MHz |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 14-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 14-TSSOP |
| 基礎プロダクト数 | ADG5404 |
ADG5404FBRUZ-RL7の特徴
•−55Vおよび+55ボルトまでの過電圧の保護
•−55 Vおよび+55 Vまでのパワー保護
•源ピンの過電圧の検出
•割り込み旗は欠陥の状態を示す
•抵抗で低い:10 Ω （典型的な）
•0.5 Ω （最高）のオン抵抗の平坦
•4つのkVの人体モデル（HBM） ESD評価
•状況の下で免疫があるLatch-up
•現在のデジタル入力のない知られていた状態
•VDDのアナログ信号±5 VへのVSSは±22 Vまで及ぶ
二重供給操作8 Vから44ボルトの単一供給操作
•±15 V、±20 V、12ボルトおよび36ボルトで十分に指定されて
ADG5404FBRUZ-RL7のの適用
• アナログの入出力モジュール
•プロセス制御/配られる
制御システム
•データ収集
•器械使用
•航空電子工学
•自動試験装置
•通信システム
•リレー取り替え
ADG5404FBRUZ-RL7の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
