詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | MSP430 CPUXV2 |
|---|---|---|---|
| コア サイズ: | 16ビット | 速度: | 25MHz |
| 結合性: | Iの² C、IrDA、SPI、UART/USART | ペリフェラル: | 節電は、DMA、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数: | 53 | プログラム記憶容量: | 64KB （64K X 8） |
製品の説明

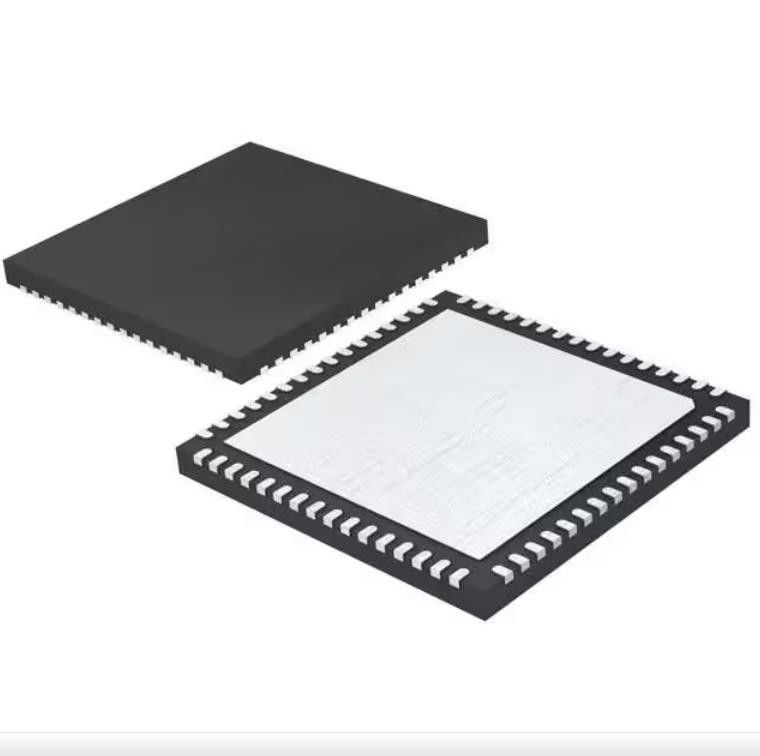

MSP430F5247IRGCRの集積回路の破片Mcu 16bit 64kb抜け目がない64vqfn
MSP430 CPUXV2 MSP430F5xxのマイクロ制御回路IC 16ビット25MHz 64KB （64K X 8）抜け目がない64-VQFN （9x9）
MSP430F5247IRGCRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | MSP430F5xx |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | MSP430 CPUXV2 |
| コア サイズ | 16ビット |
| 速度 | 25MHz |
| 結合性 | Iの² C、IrDA、SPI、UART/USART |
| ペリフェラル | 節電は、DMA、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 53 |
| プログラム記憶容量 | 64KB （64K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 8K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.8V | 3.6V |
| データ変換装置 | A/D 12x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-VFQFNはパッドを露出した |
| 製造者装置パッケージ | 64-VQFN （9x9） |
| 基礎プロダクト数 | MSP430F5247 |
MSP430F5247IRGCRの特徴
•低い供給電圧範囲:3.6 V 1.8ボルトに
•超低いパワー消費量
–アクティブ・モード（AM）:8つのMHz、3.0ボルトの抜け目がないプログラム実行のすべてのシステム クロック活動的な290 µA/MHz （8つのMHz、3.0ボルトのRAMのプログラム実行の典型的な） 150 µA/MHz （典型的な）
–待機モード（LPM3）:水晶、番犬および、完全なRAMの保持操作上、供給のスーパーバイザー速い目覚しが付いている実時間時計（RTC）:3.0ボルトの（典型的な）ローパワー発振器（VLO）の2.2ボルトの1.9 µA、2.1 µA、完全なRAMの保持操作上、一般目的のカウンター、番犬および供給のスーパーバイザー速い目覚し:3.0ボルトの1.4 µA （典型的な）
–モード（LPM4）を離れて…:完全なRAMの保持、操作上供給のスーパーバイザー速い目覚し:3.0ボルトの1.1 µA （典型的な）
–操業停止モード（LPM4.5）:3.0ボルトの0.18のµA （典型的な）
•3.5のµsの待機モードから目覚めなさい（典型的な）
•16ビットRISCの建築、25 MHzシステム クロックまでのxms、
•適用範囲が広いパワー管理システム
–プログラム可能な調整された中心の供給電圧の十分に統合されたLDO
–供給電圧の監督、監視および節電
•統一された時計システム
–頻度安定のためのFLLの制御ループ
–ローパワー低頻度の内部刻時機構の源（VLO）
–低頻度の整えられた内部参照資料（REFO）
– 32 kHz腕時計のガラス（XT1）
–高周波水晶32までのMHz （XT2）
•16ビットのタイマーTA0、5捕獲のTimer_Aは記録を比較する
•16ビットのタイマーTA1、3捕獲のTimer_Aは記録を比較する
•16ビットのタイマーTA2、3捕獲のTimer_Aは記録を比較する
•16ビットのタイマーTB0、7捕獲のTimer_B影の記録を比較するため
•2つの普遍的なシリアル通信 インターフェイス（USCIs）
– USCI_A0およびUSCI_A1各サポート:
•自動ボー レートの検出を用いる高められたUART
•IrDAのエンコーダーおよびデコーダー
•同期SPI
– USCI_B0およびUSCI_B1各サポート:
•I2C
•同期SPI
•sample-and-hold内部参照の10ビット アナログ・ディジタル変換器（ADC）
•コンパレーター
•ハードウェア乗数は32ビット操作を支える
•連続機内プログラミングは、外的なプログラミングの電圧必要としなかった
•3チャネル内部DMA
•RTCの特徴が付いている基本的なタイマー
•装置比較は家族を要約する
MSP430F5247IRGCRの適用
•アナログ センサー システム
•デジタル センサー システム
•データ ロガー•一般目的の適用
MSP430F5247IRGCRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
