詳細情報 |
|||
| Mfr: | NXP USA Inc。 | シリーズ: | 56F8xxx |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| 中心プロセッサ: | 56800EX | コア サイズ: | 32ビット単心 |
| 速度: | 100MHz | 結合性: | CANbusのIの² C、LINbus、SCI、S |
製品の説明

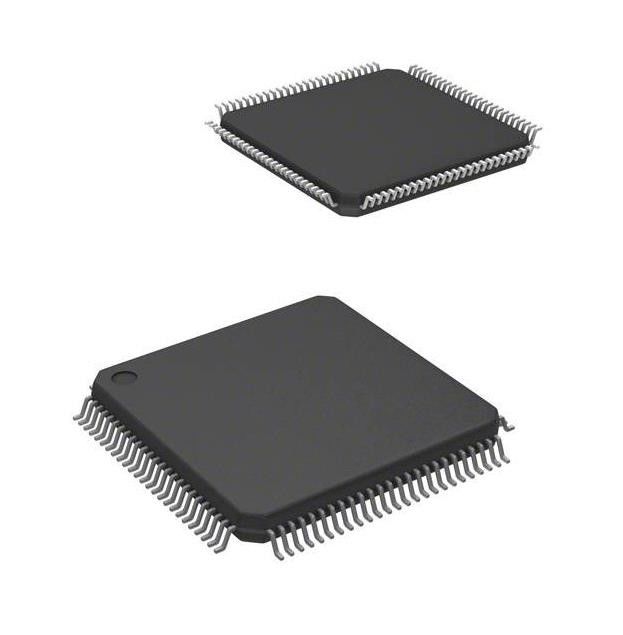

MC56F84789VLLのトランジスターIC破片IC Mcu 32bit 256kb抜け目がない100lqfp
56800EX 56F8xxxのマイクロ制御回路IC 32ビット単心100MHz 256KB （256K X 8）抜け目がない100-LQFP （14x14）
MC56F84789VLLの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | 56F8xxx |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | 56800EX |
| コア サイズ | 32ビット単心 |
| 速度 | 100MHz |
| 結合性 | CANbusのIの² C、LINbus、SCI、SPI |
| ペリフェラル | 節電は、DMA、LVD、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 86 |
| プログラム記憶容量 | 256KB （256K X 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 2K X 8 |
| RAMのサイズ | 32K X 8 |
| 電圧-供給（Vcc/Vdd） | 3V | 3.6V |
| データ変換装置 | A/D 16x12b、16x16b;D/A 1x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 100-LQFP |
| 製造者装置パッケージ | 100-LQFP （14x14） |
| 基礎プロダクト数 | MC56F84 |
MC56F84789VLLの特徴
•ディジタル信号のコントローラー（DSCs）のこの系列は32ビット56800EX中心に基づいている。各装置はDSPの単一の破片、処理パワーおよび適用範囲が広い一組のペリフェラルとMCUの機能性で、多くのターゲット塗布を支える結合する:
–産業制御
–家庭電化製品
–スマートなセンサー
–火およびセキュリティ システム
–転換モード電源および力管理
–無停電電源装置（UPS）
–太陽および風力の発電機
–力のメーターで計ること
–運動制御（ACIM、BLDC、PMSMのSR、段階）
–手持ち型動力工具
–遮断器
–医療機器/装置
–器械使用
–照明
•DSCは32ビット56800EX中心に基づいていた
–頻度100つのMHzのの100つまでのMIPS中心の
–統一された、C有効な建築のDSPおよびMCUの機能性
•オン破片の記憶
– 32 KBまでFlexNVM含んでいる288 KBまで（256 KB + 32 KB）フラッシュ・メモリ
– 32 KBまでRAM
– EEEの機能の2 KBまでFlexRAM
–両方からの100つのMHzのプログラム実行内部フラッシュ・メモリおよびRAM
–オン破片のフラッシュ・メモリおよびRAMはプログラムおよびデータ両方メモリ・スペースに地図を描くことができる
•アナログ–、8チャンネル高速、2動的x2の12ビットADCs、x4プログラム可能なアンプ
– 1つの20チャネル、16ビットADC
–統合された6ビットDAC参照の4つのアナログのコンパレーター
– 1 12ビットDAC
•PWMsおよびタイマー
– 24までPWMの出力、NanoEdgeの高リゾリューションの配置を用いる8つのチャネルを含んで1が付いている2つのeFlexPWMモジュール
– 2 16ビットのクォードのタイマー（2つx 4つの16ビットのタイマー）
– 2つの周期的なインターバル タイマー（ピット）
– 1つの求積法のデコーダー
– 2つのプログラム可能な遅れのブロック（PDBs）
•通信用インタフェース
– 3つの高速列を作らせられたSCI （QSCI）モジュールとの
林の奴隷の機能性
– 3つまでの列を作らせられたSPI （QSPI）モジュール
– 2つのSMBus互換性があるI2Cの港
– 1つの適用範囲が広いコントローラー区域ネットワーク（FlexCAN）モジュール
•保証および完全性
–巡回冗長検査（CRC）の発電機
– （警察官の）番犬をきちんと作動させるコンピュータ
–外的な番犬のモニター（EWM）
•時計
– 2つのオン破片の弛緩発振器:8つのMHz （待機モードの400のkHz）および32のkHz
–水晶/共鳴器の発振器
•システム
– DMAコントローラー
–調整（POR）および低電圧割り込み（LVI）および節電の調整モジュール パワーで統合された
–インターモジュール横木の関係
–目立たない、実時間ダバッギングのためのJTAG/enhancedのオン破片の模範化（EOnCE）
MC56F84789VLLのコンパレーター
•完全な柵に柵の比較の範囲
•高く、低速モードのためのサポート
•選択可能な入力源は外的なピンおよび内部DACsを含んでいる
•プログラム可能な出力極性
•コンパレーターごとの電圧参照として6ビット プログラム可能なDAC
•3つのプログラム可能なヒステリシスのレベル
•コンパレーターの出力の上が端、落と端、またはトグルの選択可能な割り込み
MC56F84789VLLの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
