詳細情報 |
|||
| プロダクト状態: | 活動的 | ビットの数: | 24 |
|---|---|---|---|
| チャネルの数: | 8 | 力（ワット）: | 42 MW |
| 電圧-供給、アナログ: | 5V | 電圧-供給、デジタル: | 1.8V | 3.6V |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 64-TQFP |
製品の説明

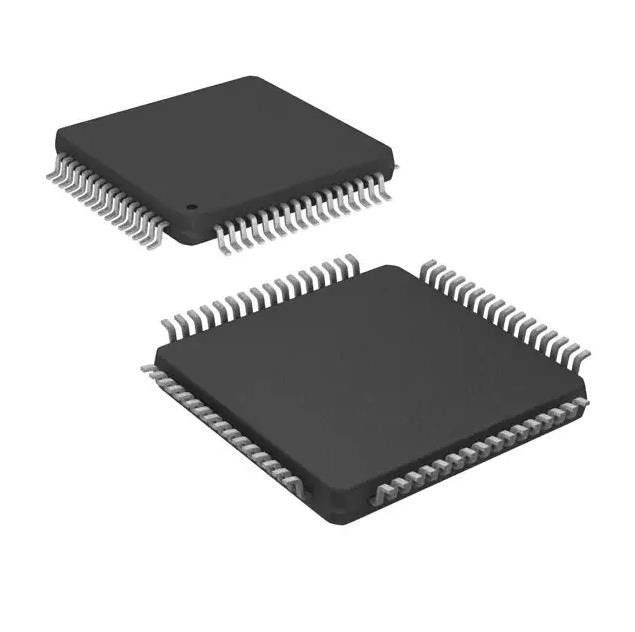

ADS1299IPAGR T 集積回路チップ Afe 8 チャン 24 ビット 64tqfp
8 チャンネル AFE 24 ビット 42 mW 64-TQFP (10x10)
仕様 ADS1299IPAGR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| データ収集 | |
| アナログ フロント エンド (AFE) | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| ビット数 | 24 |
| チャンネル数 | 8 |
| 電力 (ワット) | 42mW |
| 電圧 - 電源、アナログ | 5V |
| 電圧 - 電源、デジタル | 1.8V～3.6V |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 64-TQFP |
| サプライヤーデバイスパッケージ | 64-TQFP (10x10) |
| 基本製品番号 | ADS1299 |
の特徴ADS1299IPAGR
• 最大 8 つの低ノイズ PGA と 8 つの高解像度同時サンプリング ADC
• 入力換算ノイズ: 1 μVPP (70 Hz BW)
• 入力バイアス電流: 300 pA
• データレート: 250 SPS ～ 16 kSPS
• CMRR: –110dB
• プログラム可能なゲイン: 1、2、4、6、8、12、または 24
• ユニポーラまたはバイポーラ電源:
– アナログ: 4.75 V ～ 5.25 V
– デジタル: 1.8 V ～ 3.6 V
• 内蔵バイアスドライブアンプ、リードオフ検出、テスト信号
• 内蔵発振器
• 内部または外部基準
• 柔軟なパワーダウン、スタンバイモード
• ADS129xとピン互換
• SPI互換シリアルインターフェイス
• 動作温度範囲: –40°C ～ +85°C
の応用ADS1299IPAGR
• 以下を含む医療機器:
– 脳波（EEG）検査
– 胎児心電図検査 (ECG)
– 睡眠調査モニター
– バイスペクトルインデックス (BIS)
– 誘発音声電位 (EAP)
環境および輸出の分類ADS1299IPAGR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
