詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | ARM® Cortex®-M4F |
|---|---|---|---|
| コア サイズ: | 32ビット単心 | 速度: | 120MHz |
| 入力/出力の数: | 81 | プログラム記憶容量: | 1MB （1M x 8） |
| プログラム記憶タイプ: | フラッシュ | RAMのサイズ: | 256K X 8 |
| ハイライト: | ATSAME54N20A-AUT,100TQFPトランジスターIC破片,MCU 32BITのトランジスターIC破片 |
||
製品の説明

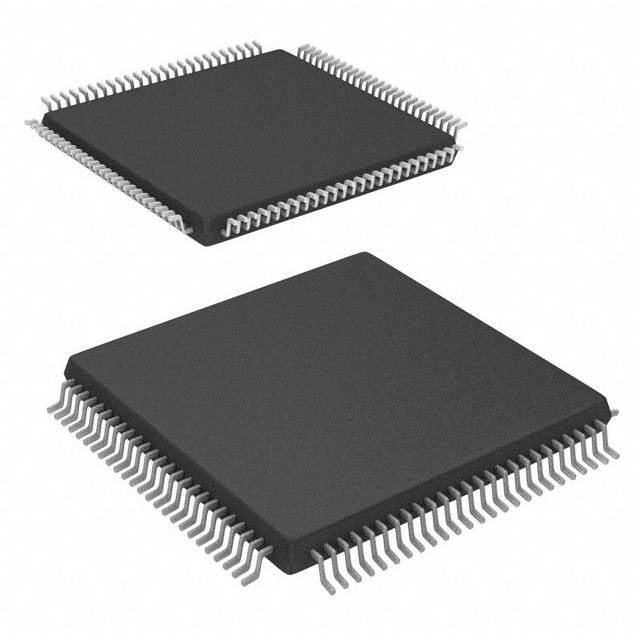

ATSAME54N20A-AUTの集積回路の破片Mcu 32bit 1mb抜け目がない100tqfp
ARM® Cortex®-M4F SAM E54のマイクロ制御回路IC 32ビット単心120MHz 1MB （1M x 8）抜け目がない100-TQFP （14x14）
ATSAME54N20A-AUTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | マイクロチップ・テクノロジー |
| シリーズ | SAM E54 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | ARM® Cortex®-M4F |
| コア サイズ | 32ビット単心 |
| 速度 | 120MHz |
| 結合性 | CANbus、EBI/EMIのイーサネット、Iの² C、IrDA、LINbus、MMC/SD、QSPI、SPI、UART/USART、USB |
| ペリフェラル | 節電は、DMAのIの² S、POR、PWM、WDT検出したり/調整 |
| 入力/出力の数 | 81 |
| プログラム記憶容量 | 1MB （1M x 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 256K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.71V | 3.63V |
| データ変換装置 | A/D 28x12b;D/A 2x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 100-TQFP |
| 製造者装置パッケージ | 100-TQFP （14x14） |
| 基礎プロダクト数 | ATSAME54 |
ATSAME54N20A-AUTの特徴
作動条件:
•1.71Vへの3.63V、-40°Cへの+125°C、100つのMHzへのDC
•1.71Vへの3.63V、-40°Cへの+105°C、120のMHzへのDC
•1.71Vへの3.63V、-40°Cへの+85°C、120のMHzの中心へのDC:120のMHzの腕の皮質M4
•120のMHzの403 CoreMark®
•4 KBは指示の隠し場所およびデータ隠し場所を結合した
•8地帯の記憶保護の単位（MPU）
•Thumb®-2命令セット
•指示の跡の流れが付いている埋め込まれた跡モジュール（ETM）
•中心の視力によって埋め込まれる跡の緩衝（ETB）
•跡の港インターフェイス単位（TPIU）
•浮動小数点の単位（FPU）の記憶
•1番のMB/512 KB/256 KB内部システム自己プログラム可能な抜け目がない下記のものの:
–エラー修正 コード（ECC）
–二重銀行はとの（RWW）サポートを読書間書く
– EEPROMハードウェア模範化（SmartEEPROM）
•128 KB、KB SRAM主記憶操置192 KB、256
– 64 KB、96 KB、エラー修正 コード（ECC） RAMの選択の128 KB
•緊密結合記憶（TCM）のまで4 KB
•8 KBまで付加的なSRAM
–バックアップ モードで保つことができる
•8つの32ビット バックアップ記録システム
•パワー調整（POR）および節電の検出（BOD）
•内部および外的な時計の選択
•外部割込み機構のコントローラー（EIC）
•16の外部割込み機構
•1つのマスク不能割り込み
•2ピン連続ワイヤーは（SWD）プログラミング、テストを、およびデバッギング インターフェイス電源デバッグする
•、スタンバイ遊んでいる、休眠モードを離れてバックアップ冬眠すれば
•夢遊ペリフェラル
•バッテリー・バックアップ サポート
•忙しい選択を支える埋め込まれたBuck/LDOの調整装置
ATSAME54N20A-AUTの暗号解読法
•256ビット変調長さおよび2までMB/sの1つの高度の暗号化システム（AES）
データ転送速度
– 5機密の運営方法（ECB、CBC、CFB、OFB、CTR）
–サポートはCBC-MACモードと逆らう
– Galoisの反対モード（GCM）
•本当の乱数発電機（TRNG）
•公開キー暗号化のコントローラー（PUKCC）および準の古典的な公開キー
暗号解読法の図書館
（PUKCL）
– RSA、DSA
–楕円のカーブの暗号解読法（ECC） ECC GF （2n）、ECC GF （p）
•完全性は安全なハッシュ・アルゴリズム（SHA1、SHA224基づいてモジュール（ICM）を点検するに
SHA256は）、DMA助けた
ATSAME54N20A-AUTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
