詳細情報 |
|||
| 隔離されたPowerateの伝搬遅延のtpLH/tpHL （最高）: | いいえ | チャネルの数: | 4 |
|---|---|---|---|
| 入力-側面1/Side 2: | 4/0 | チャネル タイプ: | 単方向 |
| 電圧-分離: | 2500Vrms | 共通モード一時的な免除（分）: | 25kV/µs |
| データ転送速度: | 50Mbps | 伝搬遅延のtpLH/tpHL （最高）: | 35ns、35ns |
| ハイライト: | 2500VRMS ISO7140CCDBQR,ISO7140CCDBQRのトランジスターIC,4CH GP 16SSOPのトランジスターIC |
||
製品の説明

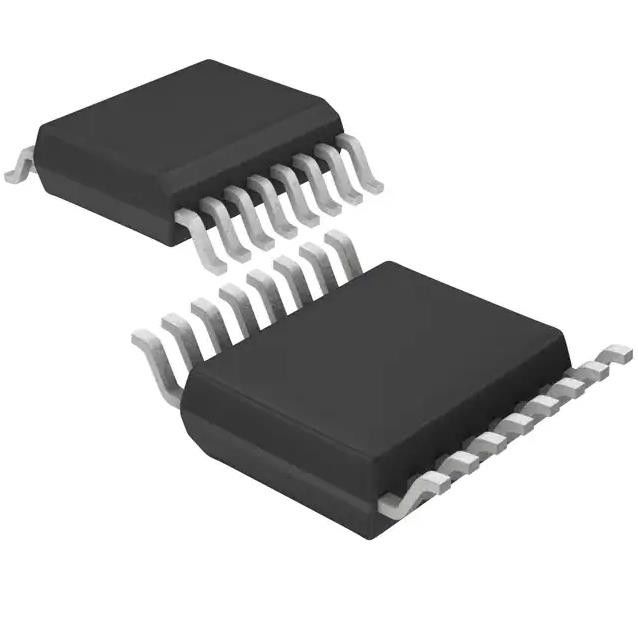

ISO7140CCDBQRのトランジスターIC破片のDgtl Iso 2500vrms 4ch Gp 16ssop
一般目的のデジタル アイソレーター2500Vrms 4チャネル50Mbps 25kV/µs CMTI 16-SSOP （0.154"、3.90mmの幅）
ISO7140CCDBQRの指定
| タイプ | 記述 |
| 部門 | アイソレーター |
| デジタル アイソレーター | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 技術 | 容量性カップリング |
| タイプ | 一般目的 |
| 隔離された力 | いいえ |
| チャネルの数 | 4 |
| 入力-側面1/Side 2 | 4/0 |
| チャネル タイプ | 単方向 |
| 電圧-分離 | 2500Vrms |
| 共通モード一時的な免除（分） | 25kV/µs |
| データ転送速度 | 50Mbps |
| 伝搬遅延のtpLH/tpHL （最高） | 35ns、35ns |
| 脈拍幅のゆがみ（最高） | 3ns |
| 上昇/落下の時間（タイプ） | 2ns、2ns |
| 電圧-供給 | 2.7V | 5.5V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-SSOP （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 16-SSOP |
| 基礎プロダクト数 | ISO7140 |
ISO7140CCDBQRの特徴
•最高の信号を送る率:50 Mbps （5-V供給と）
•統合されたノイズ・フィルタとの強い設計
•デフォルトの出力低い選択（F）接尾辞
•低い電力の消費、チャネルごとの典型的なICC （3.3-V供給と）:
– ISO7131:1 Mbpsの1.5 mA、25 Mbpsの2.6 mA
– ISO7140:1 Mbpsの1 mA、25 Mbpsの2.3 mA
– ISO7141:1 Mbpsの1.3 mA、25 Mbpsの2.6 mA
•低い伝搬遅延:典型的な23 ns （3.3-V供給）
•広い温度較差:– 40°Cへの125°C
•典型的な50-kV/µs一時的な免除
•SiO2分離の障壁との長い生命
•2.7-V、3.3-Vおよび5-V供給および論理のレベルから作動する
•小さいQSOP-16パッケージ
•安全および規制当局の許可
– UL 1577ごとの1分の2500-VRMS分離
– DIN V VDEごとの4242-VPK分離V 0884-10
（VDE V 0884-10）:2006-12年の566 VPKの定常電圧
– CSAの構成の引受通知5A、IEC 60950-1およびIEC 61010-1の端装置の標準
– 1 GB 4943.1-2011あたりCQCの証明
ISO7140CCDBQRの適用
•一般目的の分離
–産業Fieldbus
– Profibus
– Modbus™
– DeviceNetのデータ・バス
– RS-232、RS-485
–連続周辺機器インターフェイス
ISO7140CCDBQRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
