詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | CANbus | 運転者/受信機の数: | 1/1 |
| 二重: | 半分 | 受信機ヒステリシス: | 120 mV |
| データ転送速度: | 2Mbps | 電圧-供給: | 4.5V | 5.5V |
| ハイライト: | TCAN1051VDRQ1,8SOIC ICの破片のトランシーバー,TCAN1051VDRQ1回路IC |
||
製品の説明

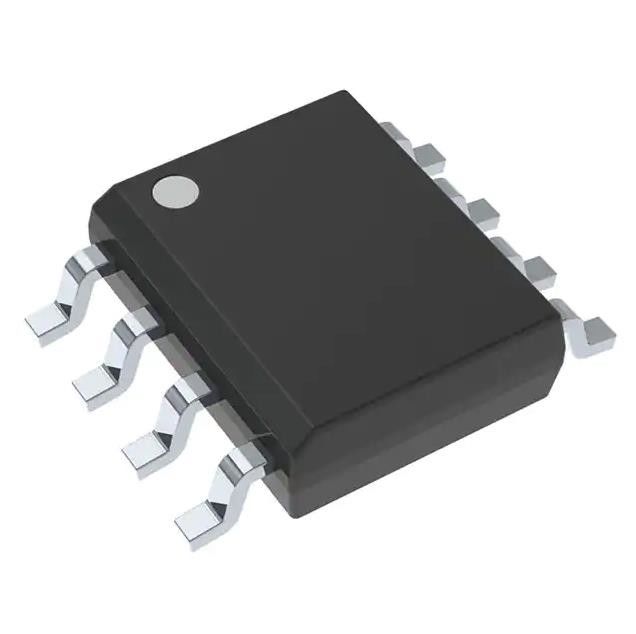

TCAN1051VDRQ1集積回路ICの破片のトランシーバーの半分1/1 8soic
1/1のトランシーバー半分のCANbus 8-SOIC
TCAN1051VDRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| 運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | トランシーバー |
| 議定書 | CANbus |
| 運転者/受信機の数 | 1/1 |
| 二重 | 半分 |
| 受信機ヒステリシス | 120 mV |
| データ転送速度 | 2Mbps |
| 電圧-供給 | 4.5V | 5.5V |
| 実用温度 | -55°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | TCAN1051 |
TCAN1051VDRQ1の特徴
•AEC Q100:自動車適用のために修飾される
–温度の等級1:-40°Cへの125°C、TA
– HBMの分類のレベル:±16 kV
– CDMの分類のレベル±1500 V
•ISOの11898-2:2016に会う
ISOの11898-5:2007の物理層の標準
•機能安全可能
–利用できるドキュメンテーション機能安全システムの設計を助けるため
•『ターボ』はできる:
–すべての装置は古典的な缶を支え、2つMbpsCAN FD （適用範囲が広いデータ転送速度）および「G」の選択は5つMbpsを支える
–短く、対称の伝搬遅延のtimesandは速く高められたタイミングの差益のための時を輪にする
–荷を積まれた缶ネットワークのより高いデータ転送速度
•EMCの性能:共通のmodechokeのないサポートSAE J2962-2およびIEC62228-3 （500までキロビット/秒）
•入力/出力の電圧範囲は3.3ボルトおよび5ボルトMCUsを支える
•無動力場合の理想的な受動の行動
–バスおよび論理ターミナルはである高いインピーダンス（noload）
–故障自由な操作のonbusおよびRXDの出力とアップ/ダウン力
•記憶保護機構
– ±15 kVまでのIEC ESDの保護
–バス欠陥の保護:±58 V （非H変形）および±70 V （Hの変形）
– VCCおよびVIO （唯一のVvariants）の供給の不足電圧の保護ターミナル
–運転者の支配的な時間（TXD DTO） - Datarates 10キロビット/秒に
–熱操業停止の保護（TSD）
•受信機共通モード入力電圧:±30 V
•典型的なループ遅れ:110 ns
•– 55°Cからの150°Cへの接合部温度
•SOICで利用できる（8）パッケージおよびleadlessVSON （8）改善された自動化された光学点検（AOI）機能のパッケージ（3.0 mm X 3.0 mm）
TCAN1051VDRQ1の適用
•自動車および交通機関
•すべての装置は非常に付缶ネットワークを支える
•重機ISOBUSの塗布– ISO 11783
TCAN1051VDRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
