詳細情報 |
|||
| 電圧ドロップアウト（最高）: | 0.75V @ 50mA | 現在-出力: | 50mA |
|---|---|---|---|
| 現在-静止（I.Q.）: | 4.2 µA | PSRR: | 60dB(100kHz) |
| パッケージ/場合: | 5-TSSOP、SC-70-5、SOT-353 | 記憶保護機構: | 現在に |
| 実用温度: | -40°C | 125°C | タイプの取付け: | 表面の台紙 |
| ハイライト: | TPS71533DCKR トランジスタ IC、SC70-5 TPS71533DCKR、3.3V 50MA トランジスタ IC,SC70-5 TPS71533DCKR,3.3V 50MA Transistor IC |
||
製品の説明

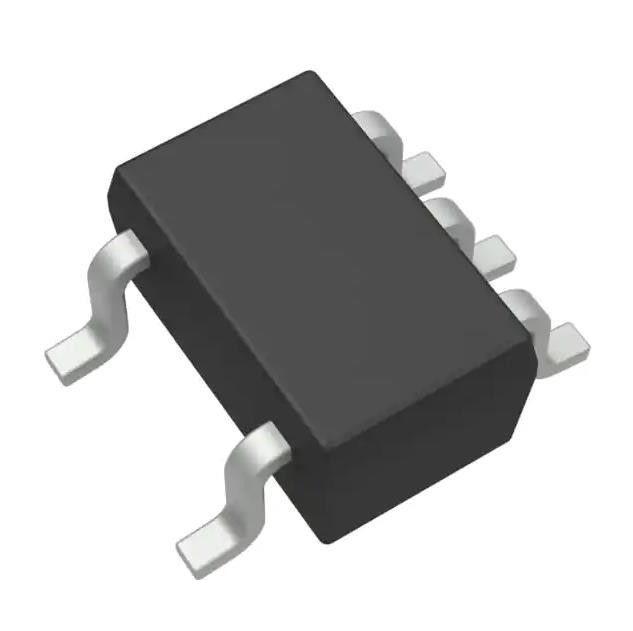

TPS71533DCKR トランジスタ Ic チップ Reg リニア 3.3v 50ma Sc70-5
リニアボルテージレギュレータIC ポジティブ 固定 1出力 50mA SC-70-5
仕様 TPS71533DCKR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 24V |
| 電圧 - 出力 (最小/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.75V @ 50mA |
| 電流 - 出力 | 50mA |
| 電流 - 静止時 (Iq) | 4.2μA |
| PSRR | 60dB(100kHz) |
| 制御機能 | - |
| 保護機能 | 過電流 |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 5-TSSOP、SC-70-5、SOT-353 |
| サプライヤーデバイスパッケージ | SC-70-5 |
| 基本製品番号 | TPS71533 |
の特徴TPS71533DCKR
• 入力電圧範囲:
– 2.5 V ～ 24 V (新しいチップのみ最大 30 V)
• 利用可能な出力電圧オプション:
– 固定: 1.8 V ～ 5 V
– 調整可能: 1.205 V ～ 15 V
• 出力電流: 最大 50 mA
• 非常に低い IQ: 50 mA 負荷電流で 3.2 μA
• 出力コンデンサ ≥ 0.47 μF で安定
• 過電流保護
• パッケージ: 5 ピン SC70 (DCK)
• 動作ジャンクション温度: –40°C ～ +125°C
• 80mAの定格電流とより高い電力の場合
パッケージについては、TPS715A を参照してください。
の応用TPS71533DCKR
• ホームオートメーションとビルディングオートメーション
• 小売の自動化と支払い
• グリッドインフラストラクチャ
• 医療用途
• 照明アプリケーション
環境および輸出の分類TPS71533DCKR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
