詳細情報 |
|||
| 適用: | 自動車 | 現在-出力: | 30A |
|---|---|---|---|
| 電圧-供給: | 5.5V | 24V | 電圧-負荷: | 5.5V | 24V |
| 実用温度: | -40°C | 150°C （TJ） | タイプの取付け: | 表面の台紙 |
| パッケージ/場合: | 30-PowerSOP （0.630"、16.00mmの幅） | 製造者装置パッケージ: | MultiPowerSO-30 |
| ハイライト: | VNH5019ATR-E トランジスタ IC、IC チップマルチパワー 30、5.5V トランジスタ IC チップ,IC Chip Multipwrso 30,5.5V Transistor IC Chip |
||
製品の説明

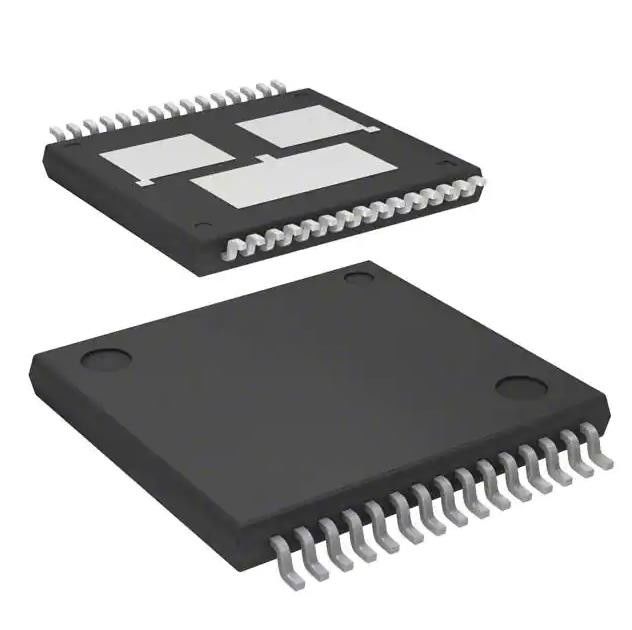

VNH5019ATR-E トランジスタ Ic チップ Mtr Drv 5.5-24v Multipwrso-30
モータードライバー パワーMOSFET パラレル、PWM MultiPowerSO-30
仕様 VNH5019ATR-E
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| モータードライバー、コントローラー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | エコパック®、VIパワー™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| モーターの種類 - ステッパー | - |
| モーターの種類 - AC、DC | ブラッシュド DC |
| 関数 | ドライバー - 完全に統合された制御および電源ステージ |
| 出力構成 | ハーフブリッジ (2) |
| インターフェース | パラレル、PWM |
| テクノロジー | パワーMOSFET |
| ステップ解像度 | - |
| アプリケーション | 自動車 |
| 電流 - 出力 | 30A |
| 電圧 - 電源 | 5.5V～24V |
| 電圧 - 負荷 | 5.5V～24V |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 30-PowerSOP (0.630インチ、16.00mm幅) |
| サプライヤーデバイスパッケージ | マルチパワーSO-30 |
| 基本製品番号 | VNH5019 |
の特徴VNH5019ATR-E
• AEC-Q100 準拠
• ECOPACK®: 鉛フリーおよび RoHS 準拠
• 出力電流: 30 A
• 3 V CMOS 互換入力
• 不足電圧および過電圧シャットダウン
• 交差伝導保護
• 電流制限
• 非常に低いスタンバイ消費電力
• 最大 20 kHz の PWM 動作
• 以下に対する保護:
• グランドの喪失と VCC の喪失
• モーター電流に比例する電流検出出力
• 逆極性保護のためのチャージポンプ出力
• 出力はグランドへの短絡および VCC への短絡に対して保護されています。
の応用VNH5019ATR-E
VHN5019A-E はフルブリッジ モーター ドライバーです幅広い自動車向けアプリケーション。デバイスには、デュアルモノリシックハイサイドドライバーと 2 つのローサイドドライバースイッチ。ハイサイドドライバースイッチの設計STMicroelectronicsのよく知られ実績のある製品を使用
独自の VIPower® M0 テクノロジーにより、同じダイ上に真のインテリジェントなパワーMOSFET信号/保護回路。
環境および輸出の分類VNH5019ATR-E
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
