詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | ファン・アウト緩衝（配分）、多重交換装置、訳者 |
|---|---|---|---|
| 回路の数: | 1 | 入る比率-:出力: | 3:05 |
| 差動-入れられる:出力: | はい/はい | 入力: | CML、HCSL、HSTL、LVDS、LVPECL、SSTLの水晶 |
| 出力: | HCSL、LVCMOS、LVDS、LVPECL | 最高頻度-: | 3.1 GHz |
製品の説明

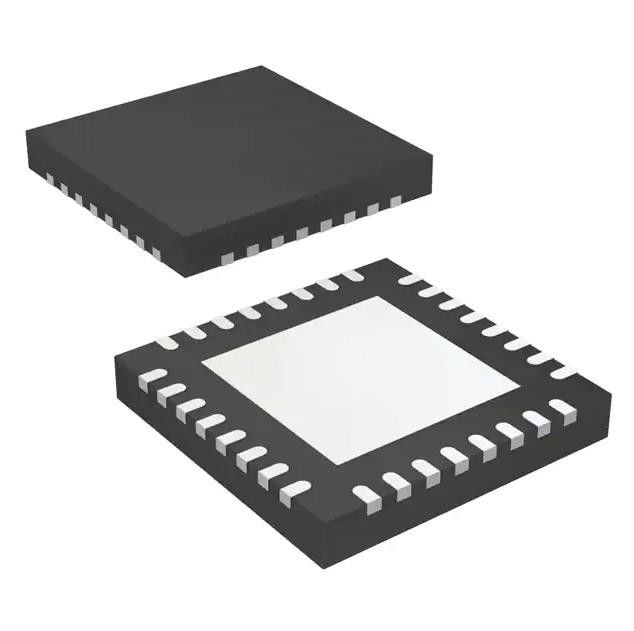

LMK00304SQ/NOPBのトランジスターIC破片IC Clkの緩衝3:5 3.1ghz 32wqfn
時計のファン・アウト緩衝（配分）、多重交換装置、訳者ICの3:5は3.1 GHz 32-WFQFNパッドを露出した
LMK00304SQ/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 時計/タイミング | |
| 時計の緩衝、運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | ファン・アウト緩衝（配分）、多重交換装置、訳者 |
| 回路の数 | 1 |
| 入る比率-:出力 | 3:05 |
| 差動-入れられる:出力 | はい/はい |
| 入力 | CML、HCSL、HSTL、LVDS、LVPECL、SSTLの水晶 |
| 出力 | HCSL、LVCMOS、LVDS、LVPECL |
| 最高頻度- | 3.1 GHz |
| 電圧-供給 | 3.15V | 3.45V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 32-WFQFNはパッドを露出した |
| 製造者装置パッケージ | 32-WQFN （5x5） |
| 基礎プロダクト数 | LMK00304 |
LMK00304SQ/NOPBの特徴
3:1によって入れられる多重交換装置
– 2つの普遍的な入力は3.1までGHzを作動させ、LVPECL、LVDS、CML、SSTL、HSTL、HCSL、または片端接地の時計を受け入れる
– 1つの水晶は40に受け入れる10 MHzを- MHzの水晶か片端接地の時計入った
•それぞれ2差動出力が付いている2つの銀行
– LVPECL、LVDS、HCSL、またはこんにちはZ （選択可能）
– 156.25 MHzのLMK03806時計の源のLVPECLの付加的なジッター:
– 20 fs RMS （10のkHzから1つのMHz）
– 51 fs RMS （12のkHzから20のMHz）
•高いPSRR:– 65/– 156.25 MHzの76 dBc （LVPECL/LVDS）
•LVCMOSは同期と可能にする入力を出力した
•Pin制御構成
•VCC中心の供給:3.3 V 5%
•3つの独立したVCCOの出力供給:3.3 V/2.5 V 5%
•産業温度較差:– 40°Cへの+85°C
•32鉛WQFN （× 5つのmmの5つのmm）
LMK00304SQ/NOPBの適用
•ADCsのためのクロック分散そして水平な翻訳、DACsの複数のギガビットのイーサネット、XAUIの繊維チャネル、SATA/SAS、SONET/SDH、CPRIの高周波バックプレーン
•スイッチ、ルーター、ライン・カード、タイミング カード
•計算するサーバー明白なPCI （PCIe 3.0）
•遠隔無線単位およびベースバンドの単位
LMK00304SQ/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
