詳細情報 |
|||
| Mfr: | インフィニオン・テクノロジーズ | シリーズ: | EasyPACK™ |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| IGBTタイプ: | トレンチフィールドストップ | 構成: | 完全な橋インバーター |
| 電圧-コレクターのエミッターの故障（最高）: | 650V | 現在-コレクター（（最高） IC）: | 55 A |
| ハイライト: | F450R07W1H3B11ABOMA1、IC チップ IGBT モジュール、650V 集積回路 IC チップ,IC Chip Igbt Modules,650V Integrated Circuit IC Chip |
||
製品の説明

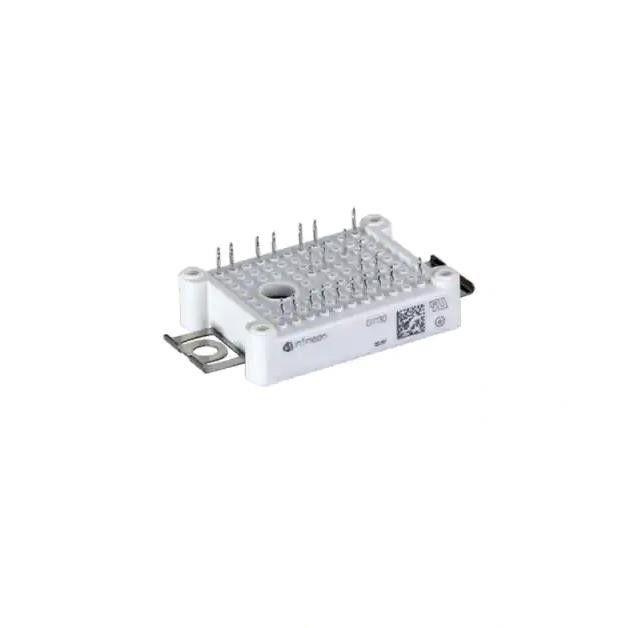

F450R07W1H3B11ABOMA1 集積回路 IC チップ Igbt モジュール
IGBT モジュール トレンチ フィールドストップ フルブリッジ インバータ 650 V 55 A 200 W シャーシマウントモジュール
仕様 F450R07W1H3B11アボマ1
| タイプ | 説明 |
| カテゴリー | ディスクリート半導体製品 |
| トランジスタ | |
| IGBT | |
| IGBTモジュール | |
| 製造元 | インフィニオン テクノロジーズ |
| シリーズ | イージーパック™ |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| IGBTの種類 | トレンチフィールドストップ |
| 構成 | フルブリッジインバータ |
| 電圧 - コレクタ エミッタ ブレイクダウン (最大) | 650V |
| 電流 - コレクタ (Ic) (最大) | 55A |
| パワー - 最大 | 200W |
| Vce(on) (最大) @ Vge、Ic | 1.85V @ 15V、25A |
| 電流 - コレクタカットオフ (最大) | 50μA |
| 入力容量 (Cies) @ Vce | 3.25 nF @ 25 V |
| 入力 | 標準 |
| NTCサーミスタ | はい |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | シャーシマウント |
| パッケージ・ケース | モジュール |
| サプライヤーデバイスパッケージ | モジュール |
| 基本製品番号 | F450R07 |
の特徴F450R07W1H3B11アボマ1
• 阻止電圧能力を 650V に増加
• 高速 IGBT H3
• 低誘導設計
• 低いスイッチング損失
• 低い VCEsat
・AC2.5kV 1min絶縁
• 高い沿面距離と空間距離
• PressFIT コンタクトテクノロジー
• RoHS対応
• 一体型取り付けによる堅牢な取り付け
クランプ
の応用F450R07W1H3B11アボマ1
• 自動車用途
• 高周波スイッチングアプリケーション
・DC/DCコンバータ
• 補助インバータ
• ハイブリッド電気自動車 (H)EV
• 誘導加熱と溶接
環境および輸出の分類F450R07W1H3B11アボマ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
