詳細情報 |
|||
| 適用: | usb | スイッチ回路: | DPDT |
|---|---|---|---|
| オン州の抵抗（最高）: | 9Ohm | チャネルの数: | 1 |
| 電圧-単一供給（V+）: | 2.7V | 4.3V | -3dbの帯域幅: | 6.1GHz |
| 実用温度: | -40°C | 85°C （TA） | パッケージ/場合1: | 0-UFQFN |
製品の説明

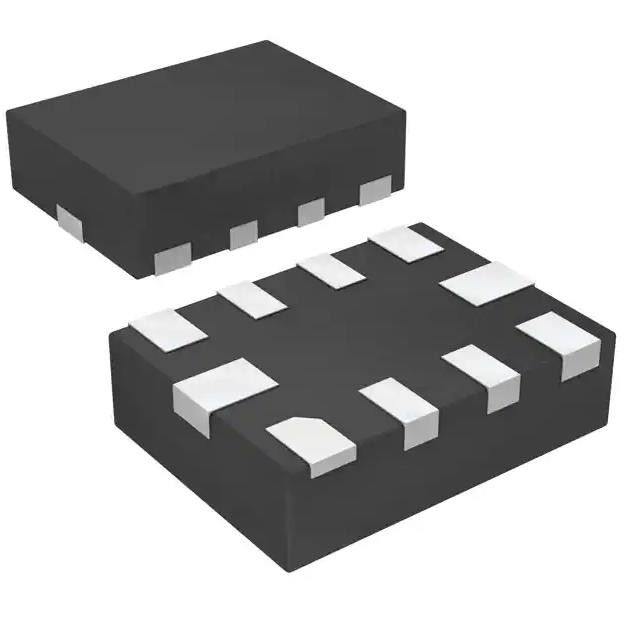

TS3USB3000RSER USBスイッチIC 1チャネル10-UQFN （2.0x1.5） 2.7V | 4.3V
IC USB SW/MHL DPDT 10UQFN
TS3USB3000RSERの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| アナログは-特別な目的を転換する | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 適用 | USB |
| 多重交換装置/デマルチプレクサー回路 | - |
| スイッチ回路 | DPDT |
| チャネルの数 | 1 |
| オン州の抵抗（最高） | 9Ohm |
| 電圧-単一供給（V+） | 2.7V | 4.3V |
| 電圧-二重供給（V±） | - |
| -3dbの帯域幅 | 6.1GHz |
| 特徴 | 二方向、USB 2.0 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-UFQFN |
| 製造者装置パッケージ | 10-UQFN （2.0x1.5） |
| 基礎プロダクト数 | TS3USB3000 |
TS3USB3000RSERの特徴
•VCC範囲2.3 Vから4.8ボルト
•移動式こんにちは定義リンク（MHL）スイッチ:
–帯域幅（– 3 dB）:6.1 GHz
– RON （典型的な）:5.7 Ω
–詐欺（典型的な）:1.6 pF
•USBスイッチ:
–帯域幅（– 3 dB）:6.1 GHz
– RON （典型的な）:4.6 Ω
–詐欺（典型的な）:1.4 pF
•消費電流:30 µA （典型的な）
•特殊機能:
– IOFFの保護は現在の漏出を防ぐ
動力を与えられた状態（VCCおよびVBUS = 0 V）
– 1.8-V多用性がある操作量（SEL、OE）
–すべての入力/出力ピンの過電圧の許容（OVT）外的な部品のない5.5ボルトまで
–過電圧の保護場合のD+/Pinへの9-V不足分
•ESDの性能:
– 3.5 kV人体モデル（A114BのII）クラス
– 1 kV満た装置モデル（C101）
•10 Pin UQFNのパッケージ（1.5 mm × 2 mm、0.5 mmピッチ）
TS3USB3000RSERのAppilications
•Smartphones、タブレット、可動装置
•携帯用器械使用
•デジタル スチル カメラ
TS3USB3000RSERの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
