詳細情報 |
|||
| 回路の数: | 1 | 入る比率-:出力: | 1:12 |
|---|---|---|---|
| 最高頻度-: | 250MHz | 電圧-供給: | 2.3V～3.6V |
| 実用温度: | -40°C | 85°C | 入力: | LVCMOS |
| 出力: | LVCMOS | 製造者装置パッケージ: | 24-TSSOP |
製品の説明

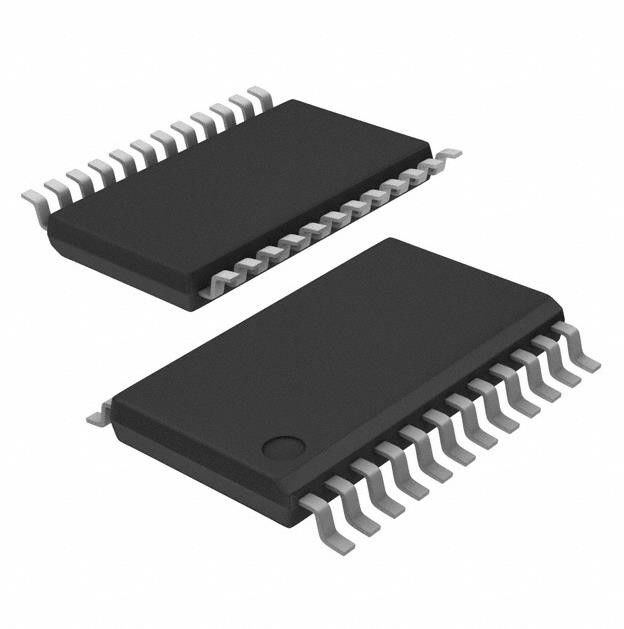

CDCLVC1112PWRの時計のファン・アウト緩衝ICは250のMHz 24-TSSOP 1:12を欠く
時計のファン・アウト緩衝（配分） IC 1:12 250のMHz 24-TSSOP （0.173"、4.40mmの幅）
CDCLVC1112PWRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 時計/タイミング | |
| 時計の緩衝、運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| タイプ | ファン・アウト緩衝（配分） |
| 回路の数 | 1 |
| 入る比率-:出力 | 1:12 |
| 差動-入れられる:出力 | No/No |
| 入力 | LVCMOS |
| 出力 | LVCMOS |
| 最高頻度- | 250のMHz |
| 電圧-供給 | 2.3V | 3.6V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 24-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 24-TSSOP |
| 基礎プロダクト数 | CDCLVC1112 |
CDCLVC1112PWRの使用のための特徴
•高性能1:2、1:3、1:4、1:6、1:8、1:10、1:12 LVCMOSの時計の緩衝家族
•非常に低いPinにPinゆがみ < 50="" ps="">
•非常に低い付加的なジッター < 100="" fs="">
•供給電圧:3.3 Vか2.5ボルト
•fmax = 3.3ボルトのfmaxのための250のMHz = 2.5ボルトのための180のMHz
•実用温度範囲:– 40°Cへの85°C
•8、14-、16-、20-の24 Pin TSSOPのパッケージで利用できる（すべてにPin互換性がある）
CDCLVC1112PWRの適用
一般目的コミュニケーション、産業、
消費者適用
CDCLVC1112PWRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
