詳細情報 |
|||
| 現在-出力/チャネル: | 60A | 現在-ピーク出力: | 90A |
|---|---|---|---|
| 電圧-供給: | 4.5V | 5.5V | 電圧-負荷: | 4.5V | 16V |
| 実用温度: | -55°C | 150°C （TJ） | 負荷タイプ: | 誘導 |
| 技術: | 力MOSFET | インターフェイス: | PWM |
製品の説明

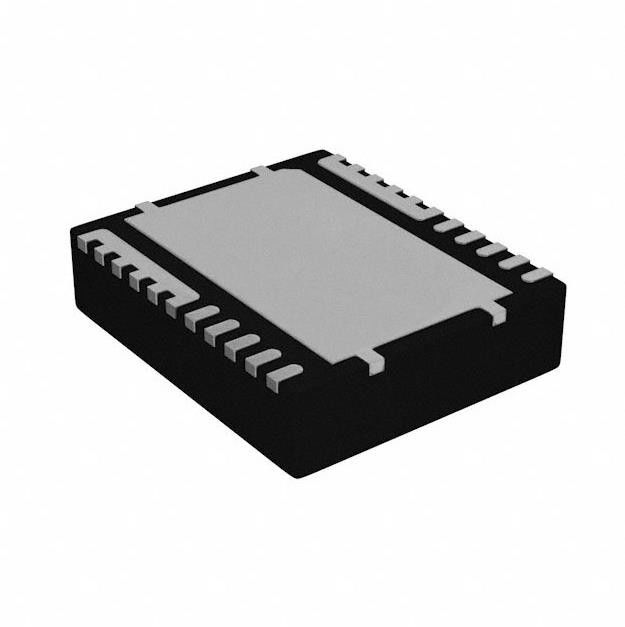

CSD95372AQ5M コンバータ パワー IC チップ MOSFET 12-LSON-CLIP (5x6)
ハーフブリッジ ドライバ 同期降圧コンバータ パワー MOSFET 12-LSON-CLIP (5x6)
仕様 CSD95372AQ5M
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| フルハーフブリッジドライバー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | NexFET™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 出力構成 | ハーフブリッジ |
| アプリケーション | 同期降圧コンバータ |
| インターフェース | PWM |
| 負荷の種類 | 誘導的 |
| テクノロジー | パワーMOSFET |
| RDS オン (標準) | - |
| 電流 - 出力/チャンネル | 60A |
| 電流 - ピーク出力 | 90A |
| 電圧 - 電源 | 4.5V～5.5V |
| 電圧 - 負荷 | 4.5V～16V |
| 動作温度 | -55℃～150℃(TJ) |
| 特徴 | ブートストラップ回路、ステータスフラグ |
| 障害保護 | 過熱、シュートスルー、UVLO |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 12-パワーLFDFN |
| サプライヤーデバイスパッケージ | 12-LSON-CLIP (5x6) |
| 基本製品番号 | CSD95372 |
特徴のCSD95372AQ5M
• 60Aの連続動作電流能力
• 30 A で 92.4% のシステム効率
• 30 A で 3.3 W の超低電力損失
• 高周波動作 (最大 2 MHz)
• 高密度 - SON 5 x 6 mm の設置面積
• 超低インダクタンスパッケージ
• システム最適化された PCB フットプリント
• 3.3 V および 5 V PWM 信号互換
• FCCMによるダイオードエミュレーションモード
• アナログ温度出力
• 最大 16 V の入力電圧
• トライステート PWM 入力
• 統合されたブートストラップ スイッチ
• シュートスルー保護のための最適化されたデッドタイム
• RoHS 準拠 - 鉛フリー端子メッキ
• ハロゲンフリー
アプリケーションのCSD95372AQ5M
• 多相同期降圧コンバータ
– 高周波アプリケーション
– 高電流、低デューティサイクルのアプリケーション
• ポイントオブロード DC-DC コンバータ
• メモリカードとグラフィックカード
• V コア同期降圧コンバータ用のデスクトップおよびサーバー VR11.x および VR12.x
環境および輸出の分類のCSD95372AQ5M
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
